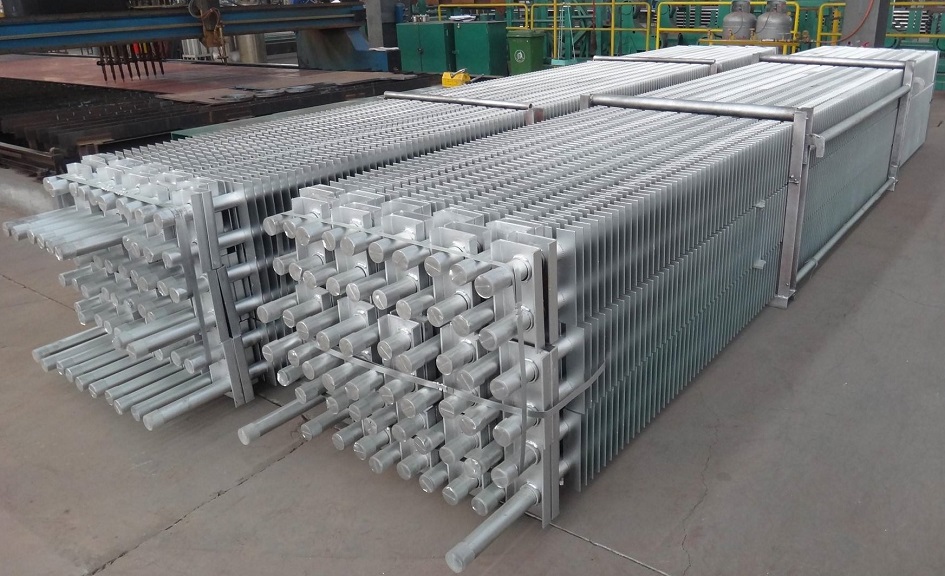

Ống vây loại HH là gì / Ống vây đôi H?

Ống vây loại HH còn được gọi là ống vây hình chữ nhật. Ống vây loại HH là đặc biệtỐng vây loại H, có ống đôi. Ống vây hình HH là hàn hai tấm thép có vòng cung tròn ở giữa đối xứng với ống ánh sáng để tạo thành vây. Mặt trước của vây có hình dạng như chữ "H" kép, vì vậy nó được gọi là ống vây kiểu HH. Ống vây loại HH có tác dụng rất lớn trong việc thu hồi nhiệt thải của khí thải từ nồi hơi nhà máy điện, nồi hơi công nghiệp, lò công nghiệp, nhà máy điện tàu, v.v.

Cách sản xuất ống vây loại HH/ Ống vây đôi H?

Các ống vây loại HH là phương pháp sản xuất gần như tương tự. Các vây được hình thành bằng cách dập và cắt tấm thép được mã hóa thủ công vào phễu dỡ hàng tự động của tấm, và xi lanh cấp liệu thực hiện dỡ hàng tự động. Đồng thời, Cả hai ống thép đều được vận chuyển đến vị trí hàn, và xi lanh đẩy ngang đẩy cơ cấu kẹp điện cực để thực hiện hàn tự động. Cơ cấu kẹp điện cực là bộ phận chính của máy hàn, và các điện cực ở cả hai bên đều được trang bị cơ cấu nhận vật liệu và định vị khí nén. Và nó được đẩy hướng tâm bởi xi lanh đẩy, và các vây tự động đi vào vị trí hàn, kẹp và hàn, và nhận ra sự hàn của các vây ở cả hai bên và các ống thép. Sau khi hàn xong, kẹp được giải phóng, ống vây được tháo ra bằng tay và ống thép di chuyển về phía trước. Việc hàn tự động song song ống thép và vây có thể đáp ứng tốt các yêu cầu về chất lượng và hiệu quả của hàn ống vây.

Ống vây loại HH/ Ống vây đôi HChất liệu và kích thước:

Ống cơ sở OD (mm)	Độ dày ống cơ sở (mm)		Chiều cao vây (mm)	Độ dày vây (mm)		Sân vây (mm)
25,4 mm ~ 50,8 mm	2,5 mm ~ 5,0 mm		50 mm ~ 200 mm	0,5 mm ~ 3,0 mm		5 mm ~ 25,4 mm
Vật liệu ống cơ sở		Chất liệu vây			Chiều dài ống (Mtr)
Thép carbon, thép hợp kim, thép không gỉ, thép ND		Thép carbon, thép hợp kim, thép không gỉ, thép ND			≤15Mtrs

Ống vây loại HH/ Ống vây đôi HƯu điểm của sản phẩm:

1. Quy trình hàn ống vây mới được thông qua, và tiếp xúc của bộ phận hàn vây thông qua nhiều hình dạng ngoằn ngoèo, để hàn vây chắc chắn, hình dạng hàn đồng đều, bề mặt nhẵn, không có xỉ, hàn lỗ rỗng và tỷ lệ thâm nhập đạt 97%.

2. Vị trí hàn áp dụng nhiều phương pháp ngoằn ngoèo, tương đương với việc giảm độ cứng cục bộ của ống vây, do đó làm giảm lượng biến dạng dẻo nén được tạo ra trong quá trình hàn, giảm ứng suất kéo dư dọc gần mối hàn, và cũng rất nhiều Ứng suất nén còn lại của tấm ra khỏi mối hàn được giảm, Vì vậy, biến dạng sóng của tấm giảm đáng kể.

3. Tỷ lệ thâm nhập là 97%, bề mặt của đường hàn đồng đều và mịn mà không có va đập hàn, và sự giãn nở của bề mặt gia nhiệt có thể làm tăng hệ số truyền nhiệt.

4. Bộ phận bề mặt gia nhiệt mở rộng có chức năng tự làm sạch, có thể làm chậm sự lắng đọng, tắc nghẽn và mài mòn bồ hóng trên bề mặt gia nhiệt, đặc biệt là làm chậm sự mài mòn có thể đảm bảo tuổi thọ hợp lý của bề mặt gia nhiệt.

Ứng dụng của ống vây loại HH/ Ống vây đôi H:

Ống vây hình HHđược thiết kế để thu hồi nhiệt thải từ nồi hơi nhà máy điện, nồi hơi công nghiệp, lò nung công nghiệp, nhà máy điện tàu, v.v., và cải thiện hiệu quả việc sử dụng nhiên liệu. Các yếu tố trao đổi nhiệt tăng cường được bố trí ở đuôi ống khói hệ thống.

Ống vây vuông, ống vây H, ống vây hình chữ nhật, ống vây H đôi

Vây vuông được hàn trên 1 ống đế thép. Chúng tôi gọi nó là H Fin Loại ống. Ống vây vuông với uốn cong 90 độ, ống vây hình chữ nhật với uốn cong 90 độ

Chúng tôi cung cấp các ống vây hình chữ nhật dưới dạng ống đơn hoặc ống đôi ngoài thiết kế vây xoắn ốc hoặc xoắn ốc đã được chứng minh. Các ống vây hình chữ nhật này đặc biệt phù hợp với các khí thải chứa đầy bụi có xu hướng co giãn, ví dụ như cho các bộ hâm nước trong các đơn vị đốt than hoặc dầu. Sắp xếp ống thẳng có lợi cho việc giảm tỷ lệ cũng như làm sạch và bảo trì dễ dàng hơn và sẽ làm giảm hệ số điện trở.

Chúng tôi đang thiết kế và sản xuất các mô-đun ống vây, bộ tiết kiệm / trao đổi nhiệt và hệ thống làm sạch bề mặt sưởi ấm phù hợp theo yêu cầu của bạn.

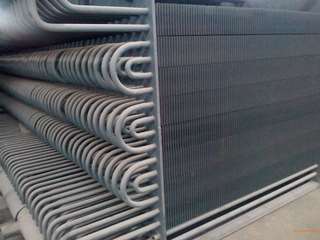

HH vây ống với uốn cong

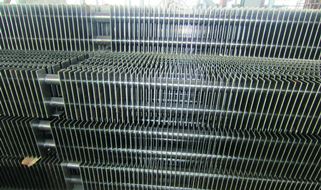

Ống vây đơn hoặc vây đôi hình chữ nhật

Ống vây H được gọi là ống vây vuông, có hai loại ống vây H, một loại có ống đơn, bình thường được gọi là ống vây vuông, loại còn lại có ống đôi, bình thường gọi là ống vây hình chữ nhật. và cũng được sản xuất theo yêu cầu của khách hàng. Do hình dạng hình chữ nhật, có thể cung cấp diện tích bề mặt lớn so với các ống vây xoắn ốc. Do diện tích bề mặt lớn hơn có sẵn, các ống vây này được sử dụng chủ yếu trong ứng dụng Làm nóng không khí để giảm kích thước tổng thể của thiết bị.

Ống vây H

Ống vây H là một loại bộ phận nồi hơi, có hai thép tròn được hàn trên ống đế để tạo thành vây có hình dạng dương giống như chữ "H", nên được gọi là ống vây H. Bộ tiết kiệm H được sử dụng rộng rãi trong nồi hơi tiện ích, nồi hơi công nghiệp, năng lượng hàng hải, chẳng hạn như đuôi của các thành phần trao đổi nhiệt.

Ống vây H Nguyên tắc:

Bộ hâm nước ống vây H có hai vây hình chữ nhật, tương tự như một hình vuông, chiều dài cạnh của nó cho các ống huỳnh quang gấp 2 lần, mở rộng bề mặt gia nhiệt.

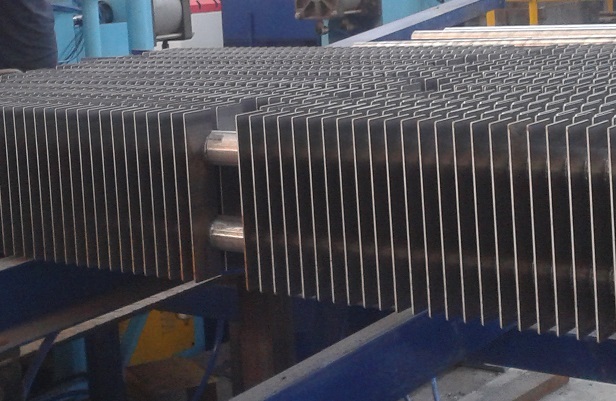

Vây hình chữ nhật được hàn trên 2 ống đế thép. Chúng tôi gọi nó là HH hoặc Doule H Fin Type Tubing.

Quy trình hàn điện trở flash của bộ hâm nước ống HH sử dụng đường hàn sau tốc độ tổng hợp cao, độ bền kéo mối hàn và có độ dẫn nhiệt tốt. Bộ tiết kiệm H cũng có thể sản xuất ống vây loại "H kép" ống kép, cấu trúc cứng nhắc của nó và có thể được áp dụng cho một dịp hàng ống dài hơn.

Tối đa Nhiệt độ làm việc: 300 °C

Chống ăn mòn trong khí quyển: OK

Kháng cơ học: Tốt

Chất liệu vây: Đồng, nhôm, thép carbon, thép không gỉ

Vật liệu ống cơ sở: Bất kỳ vật liệu nào có sẵn, chẳng hạn như Ống thép carbon, A179, A192, A210, ống không gỉ A269 / A213 T5 T11 T22 304 316

Ống vây hình chữ nhật

Ống đơn ống vây vuông và ống đôi hình chữ nhật vây ống cũng được sản xuất theo yêu cầu của khách hàng. Chúng đặc biệt thích hợp cho khí thải chứa đầy bụi, ví dụ như bộ tiết kiệm trong các đơn vị đốt than và dầu hoặc lò đốt chất thải.

Tubo de aleta cuadrado, tubo de aleta H, tubos de aleta hình chữ nhật, tubos de aleta doble H

Las aletas cuadradas están soldadas en 1 tubo base de acero. Lo llamamos tubería tipo H Fin. Tubo de aleta cuadrado con curvas de 90 grados, tubos aleteados rectangulares con curvas de 90 grados

Ofrecemos tubos aleteados rectangulares como tubos simples o gemelos, además del diseño probado de aleta helicoidal o espiral. Estos tubos con aletas rectangulares son particularmente adecuados para gases de escape cargados de polvo que tienden a escalar, p. para economizadores en unidades de carbón o petróleo. Las disposiciones de los tubos rectos favorecen una disminución de la incrustación, así como una limpieza y mantenimiento más fáciles, y reducirán el coeficiente de resistencia.

Estamos diseñando y fabricando módulos de tubos de aletas, economizadores / intercambiadores de calor y los sistemas de limpieza de superficies de calefacción adecuados de acuerdo con sus requisitos.

Tubo con aletas HH con curva

Tubos rectangulares de aletas simples o gemelas

Tubo de aleta H conocido como tubo de aleta cuadrada, hay dos tipos de tubos de aleta H, un tipo con un solo tubo, normal llamado tubo de aleta cuadrada, el otro con tubo doble, normal llamado tubo de aleta rectangular. Y también fabricado según los requisitos de los clientes. Debido a las formas rectangulares, que pueden ofrecer una gran superficie en comparación con los tubos con aletas espirales. Debido a la mayor superficie disponible, estos tubos con aletas se utilizan principalmente en la aplicación de calentamiento de aire para reducir el tamaño general del equipo.

Ống vây H

Ống vây H là một loại bộ phận nồi hơi, có hai ống thép tròn được hàn vào ống đế để tạo thành vây theo hướng tích cực rất giống với chữ "H", được gọi là ống vây H-hydronomizer được sử dụng rộng rãi trong nồi hơi tiện ích, nồi hơi công nghiệp, năng lượng biển, chẳng hạn như đuôi của các thành phần trao đổi nhiệt.

Đầu:

Bộ hâm nước ống vây H có hai vây hình chữ nhật, tương tự như hình vuông, chiều dài cạnh của nó đối với ống huỳnh quang 2 lần, mở rộng bề mặt gia nhiệt.

Các vây hình chữ nhật được hàn thành 2 ống đế bằng thép. Chúng tôi gọi nó là ống loại HH hoặc Doule H Fin.

Các quy trình hàn điện trở flash của bộ hâm nước ống vây HH sử dụng đường hàn sau tốc độ nóng chảy cao, độ bền kéo của mối hàn và có độ dẫn nhiệt tốt. Bộ tiết kiệm H cũng có thể sản xuất ống vây ống đôi loại "H kép", cấu trúc cứng nhắc của nó và có thể được áp dụng cho một hàng ống dài hơn.

Tối đa nhiệt độ làm việc: 300 °C

Chống ăn mòn trong khí quyển: OK

Độ bền cơ học: Tốt

Chất liệu vây: đồng, nhôm, thép carbon, thép không gỉ

Vật liệu ống cơ sở: bất kỳ vật liệu nào có sẵn, chẳng hạn như ống thép carbon, A179, A192, A210, ống không gỉ A269 / A213 T5 T11 T22 304 316

Ống hình chữ nhật vây

Ống vây vuông ống đơn và ống vây hình chữ nhật ống đôi cũng được sản xuất theo yêu cầu của khách hàng. Chúng đặc biệt thích hợp cho các khí thải chứa đầy bụi, ví dụ như cho các bộ hâm nước trong các đơn vị than và dầu hoặc lò đốt chất thải.

Ống vây ---- ống vây vuông, ống vây H, ống vây hình chữ nhật, ống vây H đôi

Vây vuông được hàn trên 1 ống đế thép. Chúng tôi gọi nó là H Fin Loại ống. ống vây vuông với uốn cong 90 độ,Ống vây hình chữ nhật

với 90 độ uốn cong

Chúng tôi cung cấp các ống vây hình chữ nhật dưới dạng ống đơn hoặc ống đôi ngoài thiết kế vây xoắn ốc hoặc xoắn ốc đã được chứng minh. Các ống vây hình chữ nhật này đặc biệt phù hợp với các khí thải chứa đầy bụi có xu hướng co giãn, ví dụ như cho các bộ hâm nước trong các đơn vị đốt than hoặc dầu. Sắp xếp ống thẳng có lợi cho việc giảm tỷ lệ cũng như làm sạch và bảo trì dễ dàng hơn và sẽ làm giảm hệ số điện trở.

Chúng tôi đang thiết kế và sản xuất các mô-đun ống vây, bộ tiết kiệm / trao đổi nhiệt và hệ thống làm sạch bề mặt sưởi ấm phù hợp theo yêu cầu của bạn.



Ống vây H được gọi là ống vây vuông, có hai loại ống vây H, một loại có ống đơn, bình thường được gọi là ống vây vuông, loại còn lại có ống đôi, bình thường gọi là ống vây hình chữ nhật. và cũng được sản xuất theo yêu cầu của khách hàng. Do hình dạng hình chữ nhật, có thể cung cấp diện tích bề mặt lớn so với các ống vây xoắn ốc. Do diện tích bề mặt lớn hơn có sẵn, các ống vây này được sử dụng chủ yếu trong ứng dụng Làm nóng không khí để giảm kích thước tổng thể của thiết bị.

Ống vây H là một loại bộ phận nồi hơi, có hai thép tròn được hàn trên ống đế để tạo thành vây có hình dạng dương giống như chữ "H", nên được gọi là ống vây H. Bộ tiết kiệm H được sử dụng rộng rãi trong nồi hơi tiện ích, nồi hơi công nghiệp, năng lượng hàng hải, chẳng hạn như đuôi của các thành phần trao đổi nhiệt.

Nguyên tắc:

Bộ hâm nước ống vây Hcó hai vây hình chữ nhật, tương tự như hình vuông, chiều dài cạnh của nó cho các ống huỳnh quang gấp 2 lần, mở rộng bề mặt sưởi ấm.

Vây hình chữ nhật được hàn trên 2 ống đế thép. Chúng tôi gọi nó là HH hoặc Doule H Fin Type Tubing.

Ống vây HH Quy trình hàn điện trở flash Economizer đã sử dụng đường hàn sau tốc độ tổng hợp cao, độ bền kéo mối hàn và có độ dẫn nhiệt tốt. Bộ tiết kiệm H cũng có thể sản xuất ống vây loại "H kép" ống kép, cấu trúc cứng nhắc của nó và có thể được áp dụng cho một dịp hàng ống dài hơn.

Tối đa Nhiệt độ làm việc: 300 °C

Chống ăn mòn trong khí quyển: OK

Kháng cơ học: Tốt

Chất liệu vây: Đồng, nhôm, thép carbon, thép không gỉ

Vật liệu ống cơ sở: Bất kỳ vật liệu nào có sẵn, chẳng hạn như Ống thép carbon, A179, A192, A210, ống không gỉ A269 / A213 T5 T11 T22 304 316

Ống vây hình chữ nhật

Ống đơn ống vây vuôngS và ống đôi rectỐng vây góc cũng được sản xuất theo yêu cầu của khách hàng. Chúng đặc biệt thích hợp cho khí thải chứa đầy bụi, ví dụ như bộ tiết kiệm trong các đơn vị đốt than và dầu hoặc lò đốt chất thải.

Để chuyển tiếp cho bạn một đề nghị promt, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
