Ống vây elip hay ống vây hình bầu dục là gì?

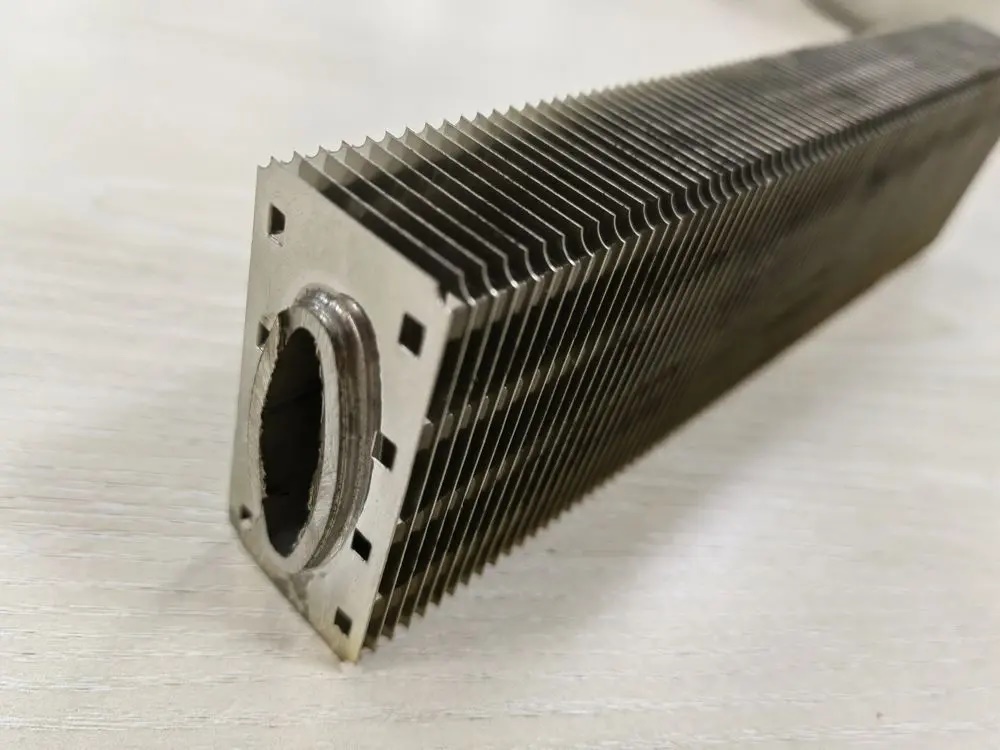

Ống vây elip còn được gọi là ống vây hình bầu dục. Ống vây elip có hai phần, một là ống hình elip và vây hình chữ nhật. Ống hình elip có thể là ống thép liền mạch hoặc ống thép hình bầu dục hàn. Vây là thép carbon và có hình chữ nhật. Hơn nữa, vây hình chữ nhật có thể có lỗ gián đoạn hoặc không làm gián đoạn lỗ.

Thiết kế ống vây elip sử dụng một ống hình elip với hình dạng lá khí hiệu quả để giảm thiểu lực cản dòng chảy của không khí, Trong khi các vây hình chữ nhật này có thể cải thiện các đặc tính hiệu suất truyền nhiệt so với các loại ống tròn.

Làm thế nào về xử lý bề mặt ống vây elip?

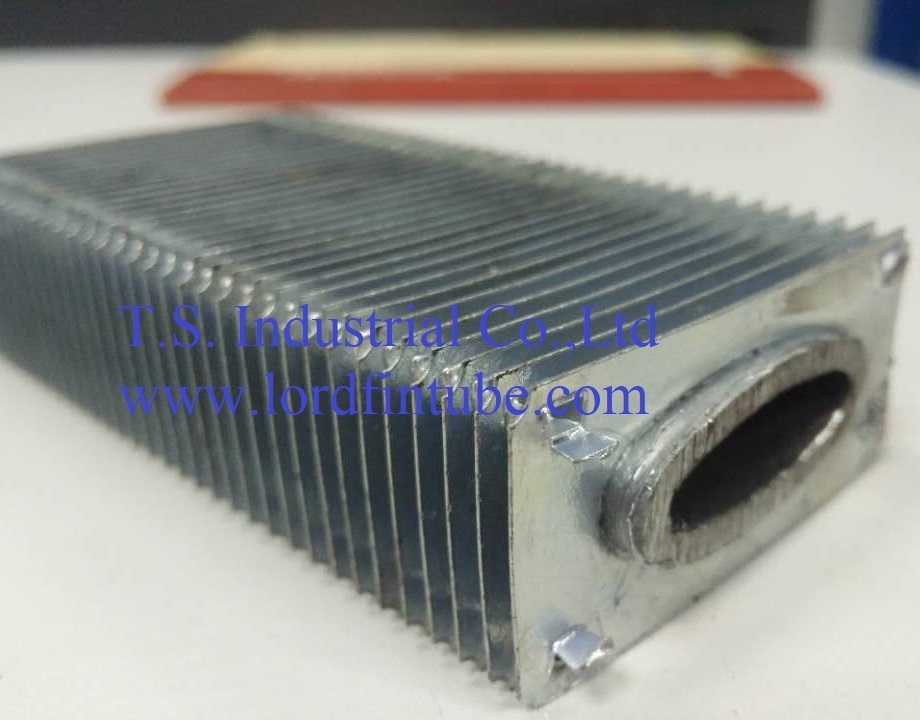

Khả năng chống ăn mòn của các vây này sẽ rất cao sau khi được mạ kẽm nhúng nóng. Những ống vây này rất nhỏ gọn so với các loại ống vây khác và hiệu quả truyền nhiệt của chúng là đáng kể. Vì vậy, nó còn được gọi là ống vây hình elip / hình bầu dục mạ kẽm nhúng nóng.

Làm thế nào để sản xuất ống vây elip?

1. Sản xuất ống thép hình bầu dục liền mạch hoặc hàn;

2. Đục lỗ vây hình chữ nhật qua khuôn trên cuộn thép;

3. Tự động điền vây vào ống hình elip;

4. Mạ kẽm nhúng nóng các ống vây. Ống vây nhúng vào bể kẽm nóng chảy. Khoảng cách giữa vây và ống lõi được lấp đầy hoàn toàn bằng kẽm.

Điển hìnhống vây elipkích thước:

Ống cơ sở OD (mm)	Độ dày ống cơ sở (mm)	Chiều cao vây (mm)	Độ dày vây (mm)	Sân vây (mm)
36 x 14	1.5-3.0	55 x 26	0.25	2.31,2.54,2.82,3.18
Vật liệu ống cơ sở		Chất liệu vây		Chiều dài ống (Mtr)
Thép carbon, thép hợp kim, thép không gỉ		Thép carbon, thép hợp kim, thép không gỉ		≤12 tấn

Ưu điểm của ống vây elip là gì?

1. So với ống vây tròn,Ống vây elipdễ dàng hơn để đạt được bố cục nhỏ gọn, làm giảm khối lượng tổng thể của toàn bộ trao đổi nhiệt, do đó giảm diện tích sàn.

2. Do đặc điểm hình dạng của ống vây elip, lực cản phía không khí nhỏ và hệ số truyền nhiệt giữa các chất lỏng tăng lên; Điện trở nhiệt trong ống tương đối nhỏ, làm tăng sự truyền nhiệt của chất lỏng trong ống.

3. Diện tích truyền nhiệt của ống vây elip lớn hơn so với ống tròn có cùng diện tích mặt cắt ngang, vì chu vi truyền nhiệt của ống elip dài hơn dưới cùng một diện tích mặt cắt ngang.

4. Vây thép hình chữ nhật là loại ống vây hình elip được sử dụng phổ biến nhất với độ bền cao. Các ống cơ sở không nên được đông lạnh trong mùa đông và có một cuộc sống phục vụ lâu dài.

5. Vì các ống vây elip có thể được sắp xếp nhỏ gọn hơn, các ống hàng trước có tác động lớn hơn đến các ống hàng sau. Sức cản dòng chảy bên ngoài của các ống có thể được giảm bằng cách tăng khoảng cách vây của các ống hàng sau, nhưng số lượng hàng ống không được quá lớn.

6. Ống vây elip nhiệt độ làm việc tối đa đạt 400 °C.

Để chuyển tiếp cho bạn một đề nghị promt, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
