Ống vây nhúng | Ống vây loại G

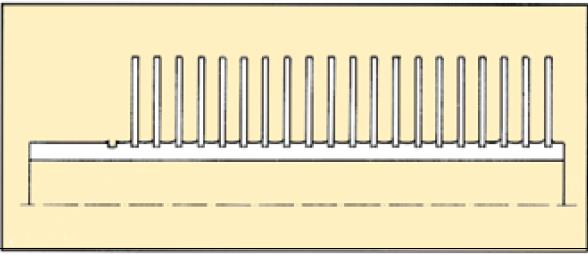

Các ống vây nhúng còn được gọi là ống vây loại G, ống vây nhúng vào, Thiết kế chính của ống vây nhúng liên quan đến vây được chèn và nhúng vây vào một rãnh xoắn ốc của ống.

sự miêu tả

Ống vây nhúng là gì?

Ống vây nhúng còn được gọi là ống vây loại G. Ống vây nhúng cung cấp một kết nối hoàn hảo giữa vây và ống. Thiết kế chính của ống vây nhúng là thông qua thiết bị chuyên nghiệp rãnh các ống và vây chèn vây vào rãnh xoắn ốc. Cuối cùng kết hợp vây và ống như không thể thiếu. Ống vây nhúng có thể được sử dụng ở nhiệt độ cao hơn và rất bền. Các ống vây nhúng phù hợp nhất cho các mục đích sử dụng liên quan đến chu kỳ nhiệt cao hoặc nhiệt độ cao và nơi phía vây sẽ được làm sạch thường xuyên.

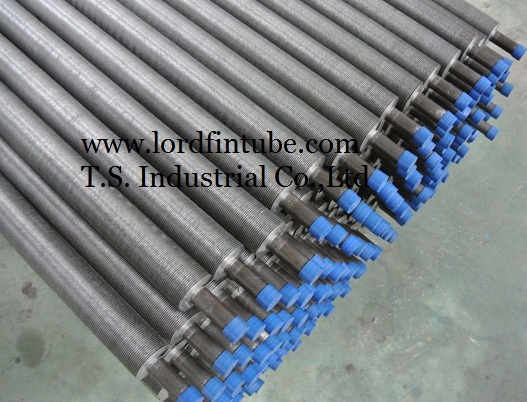

ống vây nhúng

Nhúng vây ống Kích thước điển hình:

Ống cơ sở OD (mm)

Ống cơ sở

Độ dày (mm)

Chiều cao vây（Mm）

Độ dày vây（Mm）

Sân vây（Mm）

15,88 mm ~ 50,8 mm

1,0 mm ~ 3,0 mm

6,35 mm ~ 25,4 mm

0,3 mm ~ 0,5 mm

2,1 mm ~ 6,0 mm

Vật liệu ống cơ sở

Chất liệu vây

Chiều dài ống (Mtr)

Thép carbon, thép hợp kim, thép không gỉ

Nhôm, Đồng

≤ 21 Mtrs

Các ứng dụng ống vây nhúng là gì?

Ống vây nhúngcó nhiều ứng dụng khác nhau trong các hệ thống truyền nhiệt, nơi mong muốn tăng cường hiệu quả trao đổi nhiệt. Một số ứng dụng phổ biến bao gồm:

1. Bộ trao đổi nhiệt: Các ống vây nhúng được sử dụng rộng rãi trong các bộ trao đổi nhiệt cho các ngành công nghiệp như HVAC, điện lạnh, phát điện, chế biến hóa chất và dầu khí. Chúng cung cấp diện tích bề mặt tăng lên, giúp cải thiện sự truyền nhiệt giữa hai chất lỏng, chẳng hạn như trong các bộ trao đổi nhiệt không khí với không khí hoặc chất lỏng thành chất lỏng.

2. Bộ trao đổi nhiệt làm mát bằng không khí: Các ống vây nhúng được sử dụng trong các bộ trao đổi nhiệt làm mát bằng không khí (ACHE), nơi làm mát đạt được bằng cách truyền không khí qua các ống có vây. Những ứng dụng này có thể được tìm thấy trong các nhà máy điện, nhà máy lọc dầu, nhà máy hóa dầu và các cơ sở công nghiệp khác.

3. Bộ tản nhiệt: Bộ tản nhiệt ô tô thường sử dụng các ống có vây nhúng để tăng cường khả năng tản nhiệt từ chất làm mát lưu thông qua các ống. Các vây làm tăng diện tích bề mặt tiếp xúc với không khí, dẫn đến làm mát hiệu quả.

4. Bình ngưng và thiết bị bay hơi: Các ống vây nhúng thường được sử dụng trong bình ngưng và thiết bị bay hơi của hệ thống lạnh và điều hòa không khí. Chúng tạo điều kiện truyền nhiệt giữa chất làm lạnh và môi trường xung quanh, cải thiện hiệu suất tổng thể của hệ thống.

5. Thu hồi nhiệt thải: Các ống vây nhúng có thể được sử dụng trong các hệ thống thu hồi nhiệt thải, nơi nhiệt từ các quy trình công nghiệp hoặc khí thải được thu giữ và sử dụng cho các mục đích khác. Sự truyền nhiệt tăng cường được cung cấp bởi các vây giúp cải thiện hiệu quả thu hồi nhiệt.

6. Nồi hơi: Trong nồi hơi, các ống vây nhúng có thể được sử dụng để tăng hiệu quả truyền nhiệt và cải thiện hiệu suất tổng thể. Chúng thường được tìm thấy trong nồi hơi công nghiệp được sử dụng trong các nhà máy điện, nhà máy lọc dầu và các ứng dụng quy mô lớn khác.

7. Quá trình sưởi ấm và làm mát: Các ống vây nhúng tìm thấy các ứng dụng trong các hệ thống sưởi ấm và làm mát quá trình khác nhau, nơi trao đổi nhiệt hiệu quả là rất quan trọng, chẳng hạn như trong các nhà máy chế biến hóa chất, chế biến thực phẩm và công nghiệp dược phẩm.

Sản xuất ống vây nhúng

Đặc điểm chính của ống vây nhúng

1. Ống vây nhúng Tối đa Nhiệt độ làm việc: 400 °C

2. Ống vây nhúng Chống ăn mòn trong khí quyển: OK

3. Ống vây nhúng Kháng cơ học: Kém

4. Vây và ống trần kết nối chặt chẽ hơn bình thường vết thương căng thẳng trên loại vây cạnh

Các ống vây nhúng cung cấp các giải pháp trong đó nhiệt độ cao hơn, chu kỳ nhiệt liên tục và rung ống do luồng không khí tốc độ cao có thể gây ra hỏng hóc. Vây được nhúng cơ học vào một rãnh được cày trong ống OD và được khóa vào vị trí bằng các cuộn buộc rãnh đóng chặt xung quanh đế vây. Các ống vây nhúng thường được sử dụng trong các ứng dụng có nhiệt độ kim loại lên đến 750 độ F.

Để chuyển tiếp cho bạn một đề nghị promt, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
