Ống vây nhôm ép đùn là gì?

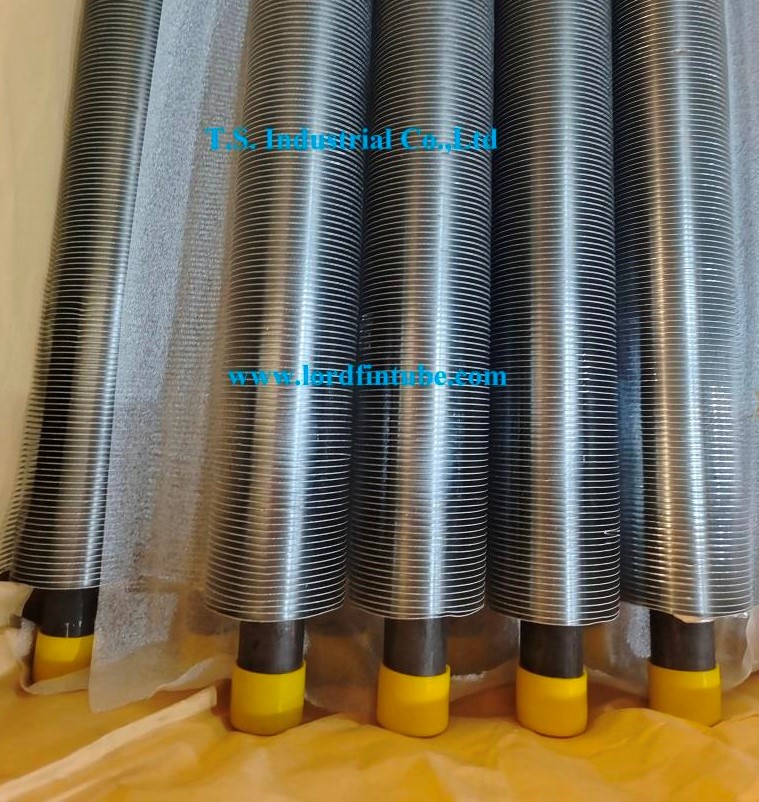

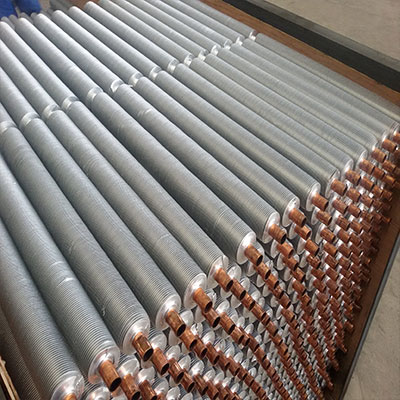

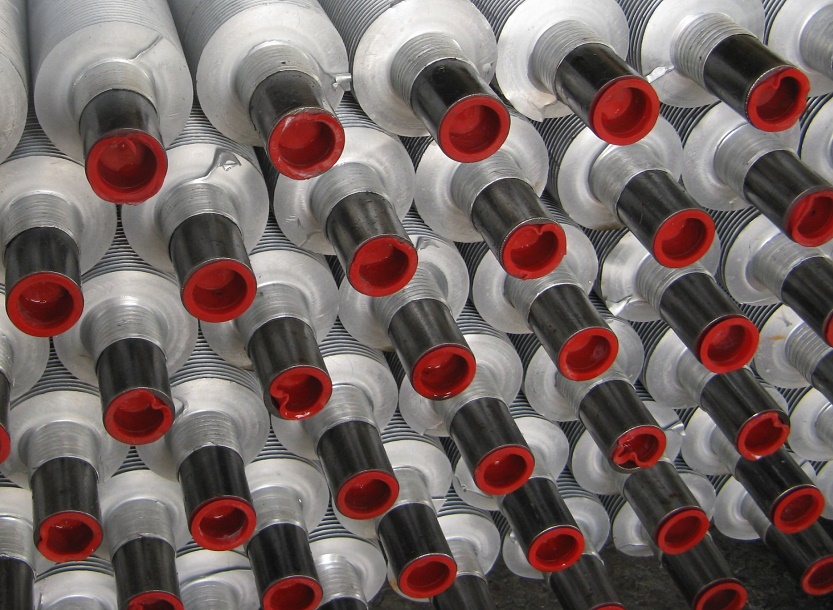

Ống vây nhôm ép đùn được hình thành dưới dạng ống lưỡng kim. Ống vây nhôm ép đùn bao gồm một ống cơ sở và một ống muff nhôm. Các vây được hình thành trên một quá trình cán nguội từ độ dày thành của ống muff nhôm. Vây ép đùn giúp bảo vệ chống ăn mòn rất tốt cho ống đế, vì ống cơ sở không thể nhìn thấy khí quyển ở giữa các vây.

Làm thế nào để chế tạo ống vây nhôm ép đùn?

Vây ép đùn được làm bằng một ống nhôm bên ngoài với một bức tường dày (muff) được căn chỉnh trên một ống cơ sở bên trong. Hai ống được đẩy qua ba bến cảng với các đĩa quay ép hoặc đùn các vây nhôm lên và ra khỏi vật liệu muff theo hình xoắn ốc trong một thao tác duy nhất. Kết quả là, cơ sở ống được kết nối hoàn toàn với ống chính. Vì các vây này không bao giờ bị gãy, biến dạng hoặc nới lỏng, hiệu quả sưởi ấm của chúng không thay đổi theo thời gian.

Chèn ống vào ống nhôm muff - > nén hoặc cán - > dải bong tróc - >rửa - kiểm tra áp suất - >thổi nổ - > đóng gói.

Kích thước và vật liệu ống vây nhôm ép đùn:

Ống vây nhôm ép đùnKích thước và chất liệu
Ống OD	10 ~ 51 (mm)	0,4 "~ 2"
Ống tường Thk	1,65 ~ 3,0 (mm)	0,065 "~ 0,118"
Chiều dài ống	≤18.500 (mm)	≤60,7 ft
Vây Thk	0,3 ~ 1,2 (mm)	0,012 "~ 0,047"
Chiều cao vây	5 ~ 16 (mm)	0,2 "~ 0,63"
Sân vây	100 ~ 555 (mm)	3 ~ 14 FPI
Loại vây	Ép đùn
Kết hợp vật liệu
Chất liệu vây	Nhôm (loại phổ biến nhất: Alu.1100, Alu.1060, Alu. 6063)
	Đồng
Vật liệu ống	CS (lớp phổ biến nhất: A179, A192, SA210 GrA1 / C, A106 Gr B)
	SS (lớp phổ biến nhất: TP304, 316, 321, 347, A789)
	Đồng (loại phổ biến nhất: UNS12200,14200, 70600, CuNi70/30, CuNi 90/10)
	Titan (loại phổ biến nhất: B338Gr2)
Nhiệt độ áp dụng	300 °C
Loại hình dịch vụ	Nhiệt độ trung bình, môi trường ăn mòn khí quyển nghiêm trọng.

Ưu điểm của ống nhôm vây ép đùn:

1. 100% liên kết vây với ống mang lại hiệu quả và tuổi thọ vượt trội.

2. Bảo vệ chống ăn mòn tuyệt vời trên ống cơ sở.

3. Dễ dàng vệ sinh bằng tia nước áp suất cao mà không làm biến dạng vây.

4. Vì tay áo bên ngoài liên tục Không có sự ăn mòn điện giữa ống và vây.

5. Liên kết của các ống bên ngoài và bên trong loại bỏ nguy cơ mất tiếp xúc với nhôm do ứng suất nhiệt và vây có khả năng chống rung.

6. Hiệu suất truyền nhiệt cao hơn cho tuổi thọ của thiết bị.

7.Ống vây ép đùnthường được sử dụng trong các ứng dụng có nhiệt độ lên đến 325°C.



Các ống vây ép đùn được sản xuất bằng cách nén một ống nhôm hoặc tay áo, lên ống cơ sở. Sự nở hoa tiếp xúc với áp lực rất cao, về cơ bản là "phát triển" vây thành các cấu hình vây cuối cùng. Quá trình này tạo ra một khớp mạnh mẽ tuyệt vời với sức đề kháng lớn (độ cứng vây) cũng như khả năng truyền nhiệt đặc biệt (tuổi thọ, phạm vi nhiệt độ). Ưu điểm của ống vây ép đùn là bảo vệ hoàn toàn ống trần chống ăn mòn và vây có độ bền cơ học cao. Các ống vây ép đùn cung cấp hiệu suất ổn định nhất theo thời gian so với các loại vây khác. Vây được cuộn từ một ống nhôm bên ngoài bằng một quá trình sử dụng áp lực để tạo ra một "liên kết áp suất" cuộn giữa ống lót và vây. Vật liệu vây nhôm bao bọc hoàn toàn ống, ngoại trừ ở hai đầu nơi có thể phủ ống.

Ứng dụng ống nhôm vây ép đùn:

Các ống vây ép đùn chủ yếu được sử dụng trong điều kiện nhiệt độ cao và điều kiện khí quyển ăn mòn, chẳng hạn như nhiệt độ hoạt động dưới 300 ° C hoặc các ứng dụng ngoài khơi; ống dẫn nhiệt, bộ trao đổi nhiệt không khí với không khí cho các ứng dụng HVAC, hút ẩm không khí trong các nhà máy xử lý không khí, thu hồi năng lượng trong hệ thống xả khí. Kiểu thiết kế vây này ít kinh tế nhất so với các loại vây khác; Nguyên nhân chính do lượng nhôm sử dụng tăng khoảng 40% cũng làm tăng nhân công trong quá trình sản xuất. Tuy nhiên, chi phí gia tăng này có thể được bù đắp nếu sử dụng vật liệu ống mẹ cấp thấp hơn. Ống vây nhôm ép đùn được sử dụng rộng rãi trong Máy làm mát không khí, Máy làm nóng sơ bộ không khí, Máy làm lạnh không khí, Bình ngưng, Thiết bị bay hơi, Máy làm mát chất lỏng, Máy làm mát khí, Máy làm mát dầu, Bộ tản nhiệt, Điện lạnh, Bộ trao đổi nhiệt hơi nước sang không khí, v.v.

Để chuyển tiếp cho bạn một đề nghị promt cho ống vây hàn laser, chúng tôi rất vui khi nhận được cho bạn yêu cầu chi tiết bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
