Was sind Wärmeschutzbleche?

Vách ngăn nhiệt Exhcnager là các tấm được sử dụng để thay đổi hướng của dòng chất lỏng. Chúng thường được sử dụng trong các bộ trao đổi nhiệt vỏ và ống để thiết kế các đường dẫn dòng chảy phương tiện bên vỏ. Số lượng vách ngăn được xác định bởi tính chất và lưu lượng của phương tiện và kích thước của bộ trao đổi nhiệt. Vách ngăn được đặt ở phía vỏ, giúp cải thiện sự truyền nhiệt và hỗ trợ bó ống. Vách ngăn có hai loại cung và vòng tròn đĩa. Vách ngăn cung có ba loại cung, cung đôi và ba cung.

Wärmetauscher-Leitbleche erfüllen drei Funktionen:

1) Stützen Sie das Rohr;

2) Halten Sie den Rohrabstand ein;

3) Leiten Sie den Flüssigkeitsstrom im gewünschten Muster durch die Schalenseite.

Một đoạn, được gọi là vết cắt vách ngăn, được cắt đi để cho phép chất lỏng chảy song song với trục ống khi nó chảy từ không gian vách ngăn này sang không gian vách ngăn khác.  Các vết cắt phân đoạn với chiều cao của đoạn xấp xỉ 25 phần trăm đường kính vỏ thường là tối ưu.  Các vết cắt vách ngăn lớn hơn hoặc nhỏ hơn mức tối ưu thường dẫn đến dòng chảy bên vỏ phân bố kém với các xoáy lớn, vùng chết phía sau vách ngăn và áp suất giảm cao hơn dự kiến.

Khoảng cách giữa các vách ngăn phân đoạn được gọi là cao độ vách ngăn.  Cao độ vách ngăn và vết cắt vách ngăn xác định vận tốc dòng chảy chéo và do đó tốc độ truyền nhiệt và giảm áp suất.  Cao độ vách ngăn và đường cắt vách ngăn được chọn trong thiết kế bộ trao đổi nhiệt để mang lại vận tốc chất lỏng và tốc độ truyền nhiệt cao nhất trong khi vẫn tôn trọng sự sụt giảm áp suất cho phép.

Die Ausrichtung des Prallschnitts ist wichtig für horizontal installierte Wärmetauscher.  Wenn es sich bei der Wärmeübertragung auf der Gehäuseseite um eine spürbare Erwärmung oder Abkühlung ohne Phasenänderung handelt, sollte der Prallschnitt horizontal erfolgen.  Dies führt dazu, dass die Flüssigkeit einem Auf-und-Ab-Pfad folgt und verhindert eine Schichtung mit wärmerer Flüssigkeit an der Oberseite der Schale und kühlerer Flüssigkeit an der Unterseite der Schale.   Bei der Kondensation auf der Mantelseite ist der Prallschnitt für Segmentleitbleche vertikal, damit das Kondensat ohne nennenswerten Flüssigkeitsrückhalt durch die Prallwand zum Auslass fließen kann.  Für das Kochen auf der Schalenseite wird dievách ngănDer Schnitt kann je nach Dienst entweder vertikal oder horizontal erfolgen.

Các loại vách ngăn khác đôi khi được sử dụng như: phân đoạn kép, phân đoạn ba, vách ngăn xoắn ốc, vách ngăn EM và vách ngăn ROD.  Hầu hết các loại vách ngăn này được thiết kế để cung cấp các đường dẫn dòng chảy chất lỏng khác với dòng chảy chéo.  Những loại vách ngăn này thường được sử dụng cho các điều kiện thiết kế bất thường.  Các vách ngăn dọc đôi khi được cung cấp để phân chia vỏ, tạo ra nhiều đường chuyền ở phía vỏ.  Loại bộ trao đổi nhiệt này đôi khi hữu ích trong các ứng dụng thu hồi nhiệt khi một số mặt vỏ đi qua cho phép đạt được sự vượt qua nhiệt độ nghiêm trọng.

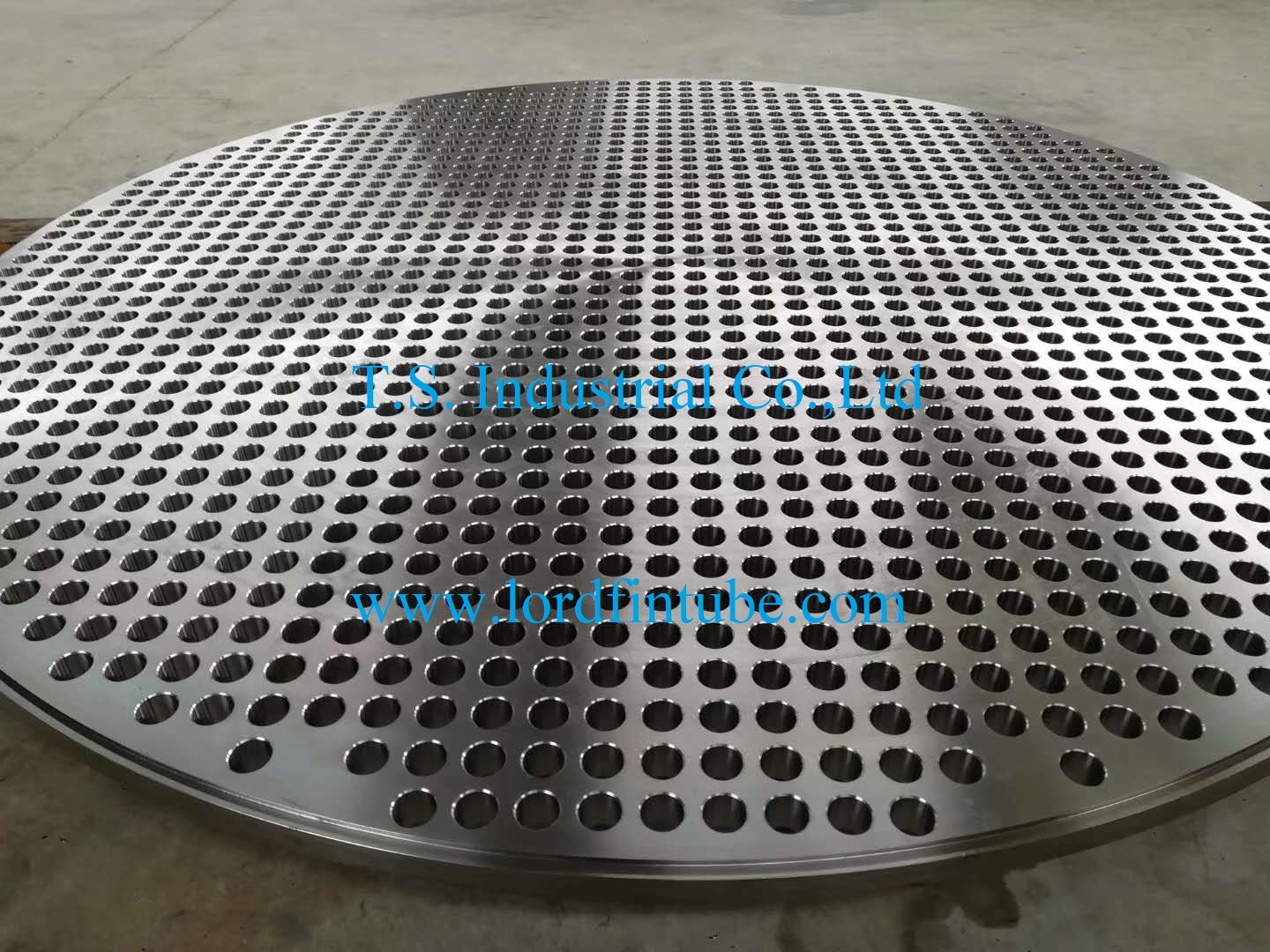

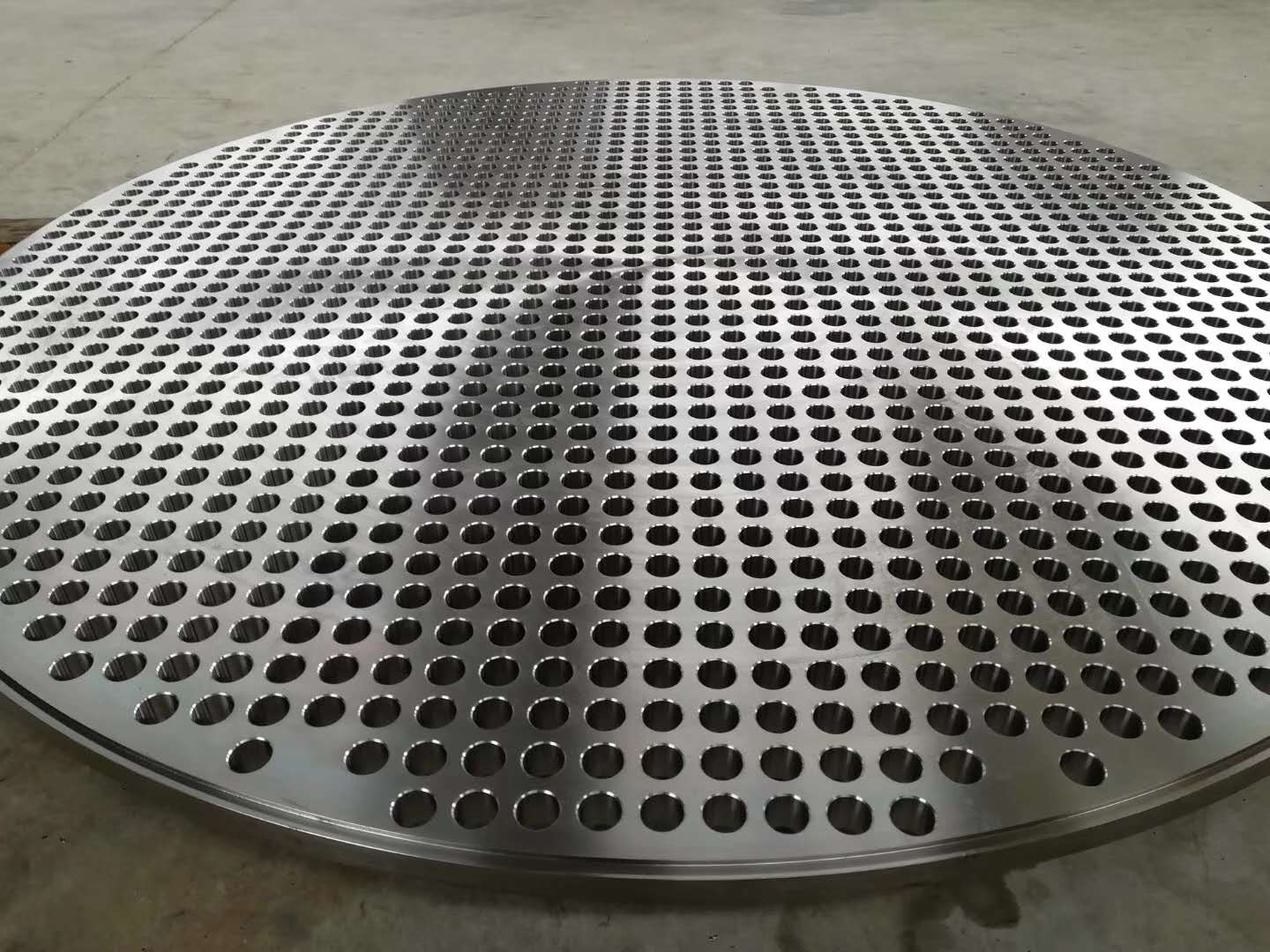

Wärmetauscher-Leitblech
