Ống vây rắn HFW là gì?

HFW Solid Finned Tubes viết tắt của High Frequency Welded Helical Spiral Solid Finned Tube. Ống vây rắn HFW được sản xuất bằng cách quấn xoắn ốc và dải vây hàn liên tục trên ống.

Làm thế nào để sản xuất ống vây xoắn ốc hàn tần số cao?

Ống vây xoắn ốc hàn tần số cao là sử dụng hiệu ứng da và hiệu ứng tiệm cận của dòng điện tần số cao để làm nóng dải thép và bề mặt ngoài của ống thép cho đến khi trạng thái dẻo hoặc nóng chảy, trong khi dải thép được quấn quanh ống thép. Việc hàn được hoàn thành dưới một áp lực nhất định khi dải thép bị thương. Loại hàn tần số cao này là hàn pha rắn. So với khảm, hàn (hoặc mạ kẽm nóng tổng thể) và các phương pháp khác, nó tiên tiến hơn về chất lượng sản phẩm (tỷ lệ hàn vây cao, lên đến 95%), năng suất và tự động hóa.

Ống vây rắn HFWKích thước và chất liệu:

O.D. ống:	16 đến 273 (mm)	3/8 "đến 10" (NPS)
Ống tường Thk.:	2 đến 28,6 (mm)	0,08" đến 1,1"
Chiều dài ống:	≤28.000 (mm)	≤92 ft
Vây Thk.:	0,5 đến 3,5 (mm)	0,02" đến 0,14"
Chiều cao vây:	8 đến 35 (mm)	0,31" đến 1,3"
Vây:	3 đến 333 FPM	1 đến 8 FPI
Loại vây:	rắn, "U" hoặc "V" răng cưa
Chất liệu vây:	C.S.(lớp phổ biến nhất: 08F, SPCC) S.S.(lớp phổ biến nhất là AISI 304, 316, 409, 410, 321,347)
Vật liệu ống:	C.S.(lớp phổ biến nhất: A106 Gr.B, A210, A192) S.S.(loại phổ biến nhất là TP304, 316, 321, 347) A.S.(lớp phổ biến nhất là T / P5,9,11,22,91) Thép Duplex(lớp phổ biến nhất là 2205, v.v.)

Ống vây rắn xoắn ốc được sản xuất bằng cách quấn xoắn ốc dải vây liên tục trên ống. Hàn điện trở HF thường sử dụng tần số 400 kHz. Các vết thương vây xung quanh ống Và hàn liên tục. Dải vây được quấn xoắn ốc lên ống và hàn liên tục với quy trình điện tần số cao đến ống gốc dọc theo gốc xoắn ốc. Dải vây được giữ dưới sức căng và giới hạn bên khi nó được hình thành xung quanh ống, do đó đảm bảo rằng dải tiếp xúc mạnh với bề mặt ống đế. Một mối hàn liên tục được áp dụng tại điểm mà dải vây đầu tiên bắt đầu uốn cong xung quanh đường kính ống, sử dụng quy trình hàn hồ quang kim loại khí.

Đối với một kích thước ống hoặc ống nhất định, diện tích bề mặt truyền nhiệt mong muốn trên một đơn vị chiều dài ống có thể thu được bằng cách chỉ định chiều cao vây thích hợp, độ dày vây và / hoặc số lượng vây trên một mét chiều dài.

Đặc điểm của ống vây rắn hàn tần số cao

1. Do tốc độ hàn nhanh và hiệu quả tự làm mát mạnh mẽ của mối hàn, không chỉ vùng bị ảnh hưởng nhiệt nhỏ mà quá trình oxy hóa cũng không dễ xảy ra, vì vậy cấu trúc vi mô và tính chất của mối hàn rất tốt.

2. Chống ăn mòn, chống mài mòn, chịu nhiệt tiếp xúc thấp, ổn định cao và khả năng chống tro.

3. Diện tích trao đổi nhiệt lớn.

Ưu điểm của ống vây rắn HFW:

1. Cấu hình ống vây thép hàn có thể được sử dụng cho bất kỳ ứng dụng trao đổi nhiệt thực tế nào, và đặc biệt phù hợp với các ứng dụng nhiệt độ cao và áp suất cao.   Các tính năng quan trọng của cấu hình này là liên kết hiệu quả, hiệu quả của vây với ống trong mọi điều kiện nhiệt độ và áp suất, và khả năng chịu được nhiệt độ vây cao.

2. Một vây xoắn ốc liên tục được gắn vào ống cơ sở bằng hàn điện trở tần số cao để tạo ra một liên kết hiệu quả và đáng tin cậy về nhiệt.

3. Ống vây rắn xoắn ốc xoắn ốc tần số cao cung cấp cho nhà thiết kế hiệu quả nhiệt cao và các giải pháp thiết kế nhỏ gọn cho toàn bộ các bộ trao đổi nhiệt nơi sử dụng khí thải sạch. Ống vây xoắn ốc được sản xuất ở cả hai loại rắn và răng cưa.

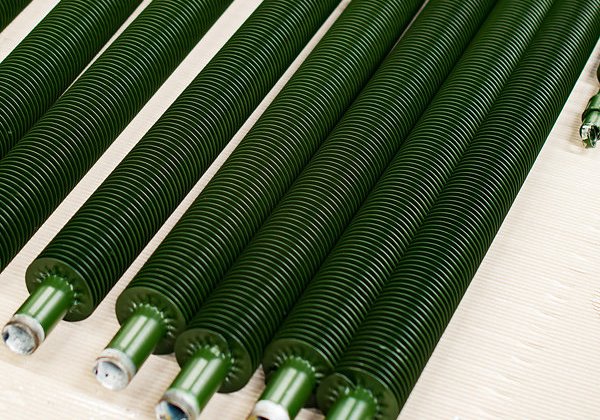

Ống vây rắn HFW, ống vây rắn hàn tần số cao

Ứng dụng ống vây rắn hàn tần số cao:

1. Ống vây rắn hàn tần số cao đã được sử dụng rộng rãi trong việc thu hồi nhiệt của bộ hâm nước nồi hơi, bộ sấy sơ bộ không khí và nồi hơi nhiệt thải, cũng như các bộ trao đổi nhiệt trong các lĩnh vực khác nhau như bình hóa chất và áp lực.

2. Ống vây rắn hàn tần số cao cũng được sử dụng rộng rãi trong thu hồi nhiệt thải của năng lượng điện, luyện kim, công nghiệp xi măng và công nghiệp hóa dầu.

Để chuyển tiếp cho bạn một đề nghị promt, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
