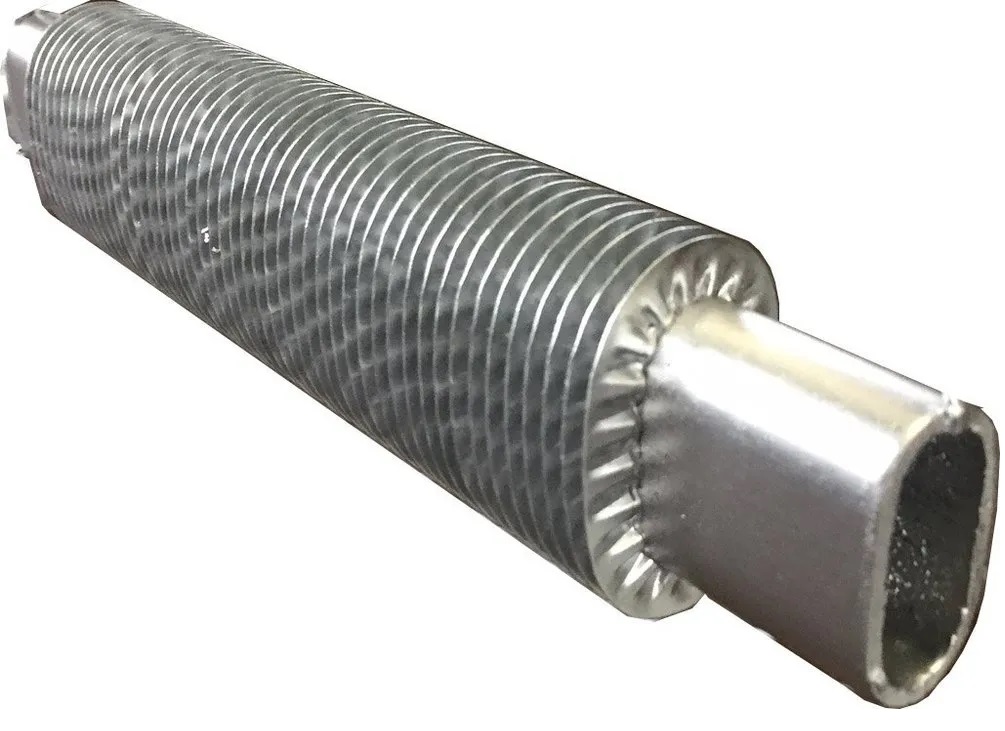

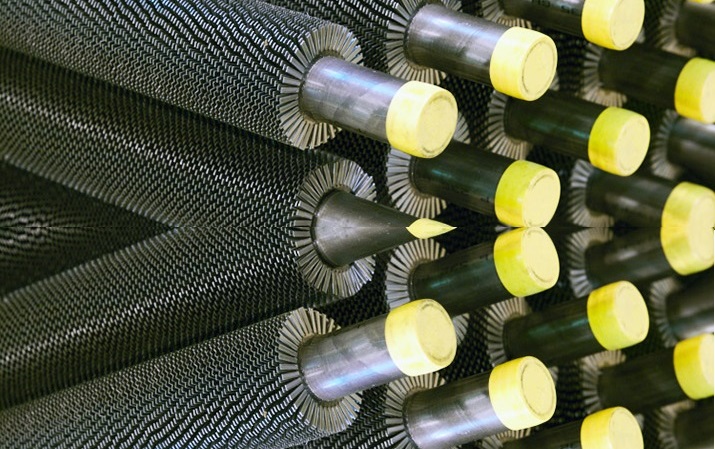

Ống vây răng cưa HFW là gì?

HFW Serrated Finned Tubes viết tắt của hàn tần số cao xoắn ốc xoắn ốc xoắn ốc ống vây vây. HFW Serrated Finned Tubes là một ống vây xoắn ốc xoắn ốc được hình thành bằng cách hàn ống cơ sở và dải thép trên bề mặt ống cùng với kỹ thuật hàn tần số cao, Tuy nhiên dải vây có răng cưa trước khi hàn. Ống vây răng cưa hàn tần số cao là một loại phần tử truyền nhiệt hiệu quả kiểu hình ống có vây răng cưa.

Sự khác biệt dưới đâyhàn rắn vây ốngvà ống vây răng cưa hàn?

1. Ống vây răng cưa xoắn ốc, vây răng cưa là một dải thép đã được răng cưa hoặc cắt, sau đó quấn xoắn ốc và hàn xung quanh ống đế. Những người khác giống như ống vây rắn hàn tần số cao.

2. Các ống vây răng cưa có thể tạo ra khoảng cách vây chặt chẽ hơn.

3. Ống vây răng cưa có tác dụng gây nhiễu lớn hơn đối với khí bên ngoài ống so với ống vây rắn, làm tăng tốc độ dòng khí, làm cho dòng khí có hiệu quả ở trạng thái hỗn loạn và tăng cường hiệu quả truyền nhiệt.

4. Trong trường hợp giảm áp suất khí lớn, nói chung ống vây răng cưa có thể đạt được hiệu quả mong muốn một cách hiệu quả.

5. Cấu trúc này thường được sử dụng trong bộ hâm nước lò hơi và thiết bị thu hồi nhiệt thải khí thải.

Kích thước và vật liệu ống vây răng cưa HFW:

O.D. ống:	16 đến 273 (mm)	3/8 "đến 10" (NPS)
Ống tường Thk.:	2 đến 28,6 (mm)	0,08" đến 1,1"
Chiều dài ống:	≤28.000 (mm)	≤92 ft
Vây Thk.:	0,5 đến 3,5 (mm)	0,02" đến 0,14"
Chiều cao vây:	8 đến 35 (mm)	0,31" đến 1,3"
Vây:	3 đến 333 FPM	1 đến 8 FPI
Loại vây:	rắn, "U" hoặc "V" răng cưa
Chất liệu vây:	C.S.(lớp phổ biến nhất: 08F, SPCC) S.S.(lớp phổ biến nhất là AISI 304, 316, 409, 410, 321,347)
Vật liệu ống:	C.S.(lớp phổ biến nhất: A106 Gr.B, A210, A192) S.S.(loại phổ biến nhất là TP304, 316, 321, 347) A.S.(lớp phổ biến nhất là T / P5,9,11,22,91) Thép Duplex(lớp phổ biến nhất là 2205, v.v.)
* Bảng này được sử dụng như một hướng dẫn chung về khả năng của chúng tôi, vui lòng gọi cho chúng tôi cho bất kỳ trường hợp tùy chỉnh nào khác.

Làm thế nào để chế tạo ống vây răng cưa HFW?

Vây thép được quấn xoắn ốc và liên tục hàn vào ống bằng hàn điện trở tần số cao (HFERW). Trước khi dải vây được phục vụ cho máy hàn, nó sẽ được răng cưa trước, phần còn lại của quá trình giống như hàn các ống vây rắn.

Ưu điểm của ống vây răng cưa HFW:

1. Trong cùng một môi trường môi trường truyền nhiệt, vây răng cưa làm tăng đáng kể xác suất tiếp xúc của khí thải nhiệt độ cao và vây so với vây rắn

2. Tương ứng cải thiện hiệu quả truyền nhiệt của vây, với hệ số truyền nhiệt trung bình cao hơn 5-13 điểm phần trăm.

3. Do răng cưa của vây, diện tích dòng chảy của khí thải và hiệu ứng đường hầm gió được tăng lên, chênh lệch áp suất ở cả hai bên vây bị giảm và sức đề kháng của ống vây hở thấp hơn khoảng 20%, giúp cải thiện hiệu quả truyền nhiệt.

4. Cải thiện chức năng ngăn ngừa lắng đọng tro.

Các tính năng quan trọng của cấu hình này là liên kết hiệu quả, hiệu quả của vây với ống trong mọi điều kiện nhiệt độ và áp suất, và khả năng chịu được nhiệt độ cạnh vây cao. Cấu hình vây răng cưa này thậm chí còn tốt hơn để chịu được sự bám bẩn của vây nếu đó là một vấn đề trong ứng dụng. Điều này mang lại đặc tính truyền nhiệt tốt hơn so với vây rắn

Cách sử dụng ống vây răng cưa HFW:

Ống vây răng cưa HFWChủ yếu được sử dụng trong lĩnh vực trao đổi nhiệt. Cấu trúc của nó là một số lỗ hình tam giác được mở đều ở vòng tròn bên ngoài của vây và vây là hình chữ nhật liên tục, để khí giữa các vây có thể chảy và xáo trộn lẫn nhau

Để chuyển tiếp cho bạn một đề nghị promt, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
