Ống thông lượng cao | Ống thông lượng cao thiêu kết | Ống trao đổi nhiệt thông lượng cao
Ống thông lượng cao và bộ trao đổi nhiệt sẽ được sử dụng rất nhiều trong ngành trao đổi nhiệt. Và ống trao đổi nhiệt thông lượng cao sẽ được sử dụng rộng rãi trong trao đổi nhiệt công nghiệp và nồi hơi.
sự miêu tả
Ống thông lượng cao là gì?
Ống thông lượng cao là một loại ống trao đổi nhiệt được thiết kế để xử lý tốc độ truyền nhiệt cao và vận tốc chất lỏng cao. Các ống này thường được sử dụng trong các ứng dụng có nhu cầu truyền một lượng nhiệt lớn, chẳng hạn như trong sản xuất điện, chế biến hóa dầu và hệ thống thu hồi nhiệt thải.
Các ống thông lượng cao được đặc trưng bởi hệ số truyền nhiệt cao, là thước đo mức độ ống trao đổi nhiệt có thể truyền nhiệt giữa các chất lỏng chảy qua nó. Các ống này được thiết kế với hình dạng đặc biệt cho phép tăng nhiễu loạn và trộn chất lỏng, dẫn đến tốc độ truyền nhiệt cao hơn.
Một trong những lợi thế chính của việc sử dụngống thông lượng caolà khả năng xử lý vận tốc chất lỏng cao. Điều này cho phép tăng tốc độ truyền nhiệt và cải thiện hiệu quả trong các hệ thống trao đổi nhiệt. Ngoài ra, các ống thông lượng cao thường được thiết kế để có khả năng chống bám bẩn và ăn mòn cao hơn, có thể làm giảm yêu cầu bảo trì và tăng tuổi thọ của bộ trao đổi nhiệt.
Có nhiều loại ống thông lượng cao khác nhau có sẵn, mỗi loại có thiết kế và ứng dụng cụ thể riêng. Một số loại phổ biến bao gồm:
1. Ống thông lượng cao xoắn ốc: Những ống này được đặc trưng bởi vây xoắn ốc của chúng, làm tăng diện tích bề mặt của ống và cải thiện hiệu quả truyền nhiệt.
2. Ống diện tích bề mặt tăng cường: Các ống này có diện tích bề mặt được tăng cường do hình dạng đặc biệt của chúng, cho phép tăng nhiễu loạn và trộn chất lỏng.
3. Các ống tăng cường bên trong: Các ống này có diện tích bề mặt bên trong được tăng cường, thường thông qua việc sử dụng máy tạo sóng hoặc các hình dạng bên trong khác giúp cải thiện sự pha trộn chất lỏng và truyền nhiệt.
Nhìn chung, ống thông lượng cao là một giải pháp linh hoạt và hiệu quả để truyền một lượng lớn nhiệt trong nhiều ứng dụng công nghiệp và thương mại. Khả năng xử lý vận tốc chất lỏng cao, chống bám bẩn và ăn mòn, đồng thời cung cấp hệ số truyền nhiệt cao khiến chúng trở thành lựa chọn đáng tin cậy và tiết kiệm chi phí cho nhiều hệ thống trao đổi nhiệt.

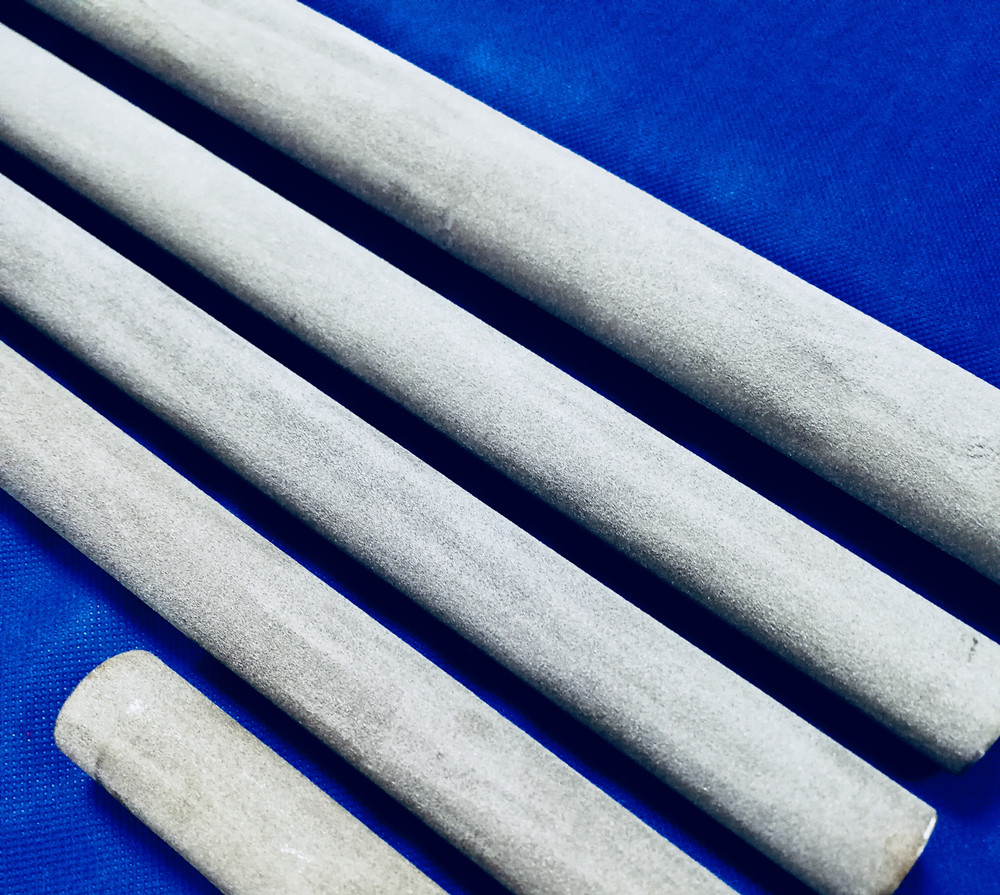

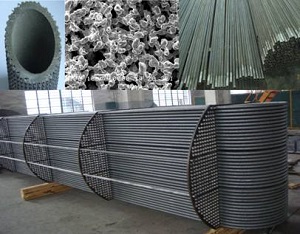

Ống thông lượng cao thiêu kếtlà một ống trao đổi nhiệt hiệu quả cao với cấu trúc cụ thể trên bề mặt của ống trao đổi nhiệt thông thường, được thiêu kết bằng phương pháp luyện kim bột. Lỗ lõm của lớp xốp bề mặt được giao tiếp với nhau, và sự truyền nhiệt sôi có thể được tăng cường rõ ràng, và hiệu quả truyền nhiệt có thể tăng hơn 20 lần. Điều này cho đến nay đối với hệ số truyền nhiệt của phần tử truyền nhiệt loại ống cao nhất, đặc biệt áp dụng cho ankan, anken, rượu, chẳng hạn như môi trường Freon.
So với ống trần, ống xốp bề mặt thiêu kết có những ưu điểm sau:
(1) Nó có thể tăng cường đáng kể nhiệt sôi, giảm diện tích truyền nhiệt khoảng một nửa và có triển vọng ứng dụng rộng rãi trong các nhà máy hóa chất và hóa dầu như ethylene lớn và chất thơm lớn.
(2) trong một sự khác biệt rất nhỏ trong việc duy trì đun sôi, thu hồi năng lượng hương vị thấp và truyền nhiệt sôi ở nhiệt độ thấp có giá trị lớn, có thể được sử dụng để giảm nhiệt độ của hơi nước nóng.
(3) tải nhiệt tới hạn cao hơn 50% so với đường ống thông thường.
(4) có hiệu suất ức chế quy mô tốt.
Một mặt, ống thông lượng cao có thể làm giảm nhu cầu hơi nước. Mặt khác, nó có thể cải thiện khả năng truyền nhiệt. Trong một hệ thống truyền nhiệt lớn, do nhu cầu chênh lệch nhiệt độ nhỏ, số lượng nồi hơi cần thiết là rất lớn. Việc sử dụng ống thông lượng cao có thể làm giảm 3/4 lượng nồi hơi và chênh lệch nhiệt độ ΔT chỉ cần thiết cho 5 ° C. Sử dụng ống thông lượng cao để thay thế ống trần truyền thống, chúng tôi có thể loại bỏ tắc nghẽn truyền nhiệt, đáp ứng nhu cầu tải truyền nhiệt lớn hơn và tăng đáng kể sản lượng. Đồng thời, trong khi vẫn giữ hiệu quả của máy, nó có thể giảm chi phí bằng cách sử dụng áp suất hơi thấp hơn.
Các sản phẩm làm cứng trường hợp như sau:
Lớp phủ xốp thiêu kết cho bề mặt bên ngoài / vây thấp cho bề mặt bên trong, Cannelure cho bề mặt bên ngoài / lớp phủ xốp thiêu kết cho bề mặt bên trong, bề mặt răng cưa cho bề mặt bên ngoài / lớp phủ xốp thiêu kết cho bề mặt bên trong, vây cho bề mặt bên ngoài / lớp phủ xốp thiêu kết cho bề mặt bên trong.
1.1 Chất liệu và kích thước của ống thông lượng cao
Chất liệu: thép carbon, nhôm, v.v.
Kích thước: đường kính ngoài 15 ~ 40mm, chiều dài 500 ~ 12000 mm
Trong điều kiện bình thường, phần giữa của ống thông lượng cao được tăng cường. Đầu phẳng mịn nên dễ bị mòn và giãn nở. Ống thông lượng cao có thể làm OEM theo nhu cầu của khách hàng. Sản phẩm được đóng gói bằng hộp gỗ.
1.2 Môi trường áp dụng của bộ trao đổi nhiệt thông lượng cao
Ethylene glycol, diethylene glycol, ethylene trichloride, ethane, propylene, rượu ethyl.
1.3 Ứng dụng của bộ trao đổi nhiệt thông lượng cao
Bộ trao đổi nhiệt thông lượng cao có thể được sử dụng trong các thiết bị thay đổi pha, chẳng hạn như bộ chế hòa khí, thiết bị bay hơi, bình ngưng và nồi hơi, v.v. Cụ thể, chẳng hạn như bộ chế hòa khí ethylene, bình ngưng trên cao và nồi hơi của thiết bị tách ethylene, nhà máy kết hợp bay hơi ethylene glycol và chất thơm, thiết bị bay hơi ngưng tụ chính của bộ phận tách khí. Cũng như hóa lỏng khí tự nhiên, làm lạnh đông lạnh, tách không khí và khử mặn nước biển, v.v.
1) Lắp đặt lọc dầu và hóa dầu
Chẳng hạn như bình ngưng trên cao và nồi hơi của thiết bị tách ethylene, bộ chế hòa khí ethylene, thiết bị bay hơi dầu bùn xúc tác, thiết bị bay hơi ethanol và thiết bị bay hơi ethylene glycol, v.v. Nó có thể làm giảm hơn 80% diện tích truyền nhiệt, và cũng có thể làm giảm mã lực tủ lạnh. Trong quá trình vận hành lâu dài, bề mặt xốp với sự truyền nhiệt sôi được tăng cường rất ổn định, và không có hiện tượng luyện cốc hoặc đóng cặn đã xảy ra. Đồng thời nó có thể làm giảm đáng kể mức tiêu thụ trung bình nhiệt, cho đến khi hạ nhiệt độ trung bình nhiệt.
2) Thiết bị lọc và tách khí tự nhiên
Ví dụ, trong các bình ngưng lò hơi của nhà máy tách không khí đông lạnh. Một mặt, nó có thể làm giảm chi phí bay hơi ban đầu - ngưng tụ (làm mát) trao đổi nhiệt (cắt giảm bề mặt truyền nhiệt); Mặt khác, do chênh lệch nhiệt độ làm việc nhỏ, nó có thể làm giảm mức tiêu thụ điện năng.
3) Khử mặn nước biển và sử dụng nhiệt thải
1.4 Phân tích nền kinh tế trao đổi nhiệt thông lượng cao
Để xây dựng một bộ thiết bị ethylene megaton, tổng mức đầu tư là trên 20 tỷ RMB thông thường, theo dữ liệu lịch sử, chi phí trao đổi nhiệt chiếm khoảng 30% tổng mức đầu tư, chi phí trao đổi nhiệt trong mỗi dự án ethylene lớn sẽ đạt 7 tỷ RMB. Nhưng vì hiệu suất sử dụng năng lượng của Trung Quốc chỉ là 34%, tương đương với các nước phát triển 20 năm trước, thấp hơn mười phần trăm so với họ bây giờ. Phát triển một bộ trao đổi nhiệt hiệu quả cao hơn trong chênh lệch nhiệt độ nhỏ hơn và bề mặt truyền nhiệt ít hơn có thể là bước đầu tiên liên quan trực tiếp đến phát triển tiết kiệm năng lượng công nghiệp. Sử dụng ống thông lượng cao và bộ trao đổi nhiệt hiệu quả cao là hiệu quả nhất, và cũng là phương tiện kinh tế nhất để cải thiện hiệu quả sử dụng năng lượng.
Hiện nay nhu cầu về ống thông lượng cao ở Trung Quốc đang tăng nhanh, trong ngành công nghiệp ethylene và các lĩnh vực khác, ống thông lượng cao và bộ trao đổi nhiệt hiệu quả cao có triển vọng ứng dụng rộng rãi, do đó nó có nhu cầu thị trường tiềm năng rất lớn. Có rất nhiều ống truyền nhiệt hiệu quả cao ở Hoa Kỳ, Nhật Bản và Đức, nhưng công nghệ này vẫn là một bí mật đối với Trung Quốc, vì vậy ngành công nghiệp ethylene trong nước buộc phải sử dụng ống thông lượng cao nhập khẩu.
Các ống thông lượng cao do công ty chúng tôi phát triển có thể làm giảm bề mặt truyền nhiệt và kích thước (khoảng 80%) của bộ trao đổi nhiệt truyền thống, cũng có thể làm giảm lượng bộ trao đổi nhiệt trong các dự án lớn và cắt giảm đường ống, kiểm soát xây dựng nền móng và chi phí hạ cánh máy bay. Bằng cách thay thế bó ống trao đổi nhiệt trong nhà máy hiện có, đầu, vỏ, đường ống ban đầu, v.v. có thể được sử dụng lại.
