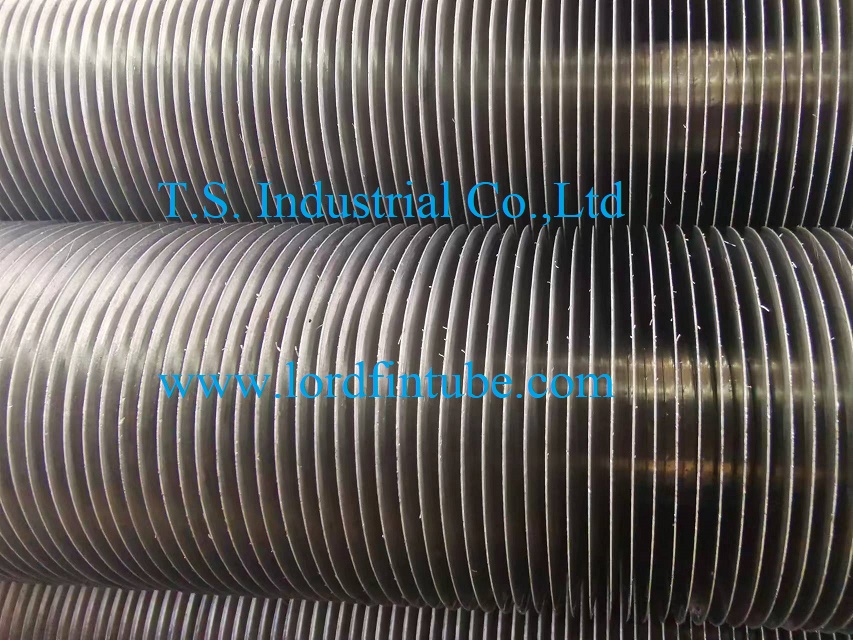

Ống vây chân L là gì?

Ống vây chân L còn được gọi là ống vây bọc hoặc ống vây vết thương căng thẳng loại L, được sử dụng trong các ứng dụng có nhiệt độ thấp hơn 300 ° C. Nói cách khác, ống vây L chủ yếu được sử dụng trong ứng dụng nhiệt độ thấp, nơi cần một số mức độ bảo vệ thành ống. Ống vây vết thương căng thẳng L-Foot bao gồm hai phần, vây nhôm và ống cơ sở. Các dải vây nhôm mỏng quấn chặt xoắn ốc xung quanh chu vi ống đế. Một bàn chân đầu tiên được hình thành ở một bên của dải vây (Được gọi là chân L). Dải sau đó được quấn chặt quanh ống, với bàn chân mang trên bề mặt ngoài ống. Các chi ngang ngắn này của mỗi L tiếp xúc hoàn toàn với bề mặt ống đế để che phủ hoàn toàn. Trong khi Lực căng ở dải vây khi nó được quấn quanh các ống đóng vai trò là chỗ ngồi chân vây mạnh mẽ trên ống, và sau đó để giữ vây chắc chắn tại chỗ. Ống vây chân L cung cấp truyền nhiệt tối đa ở chu vi nhiệt độ thấp hơn. Thiết kế hình chữ L độc đáo giữ vây chắc chắn để chịu được chu kỳ nhiệt và rung động không khí tốc độ cao. Những vây này cung cấp một mức độ bảo vệ khí quyển nhất định của thành ống, chống ăn mòn. Bề mặt tiếp xúc rộng giữa ống và vây giúp tăng cường truyền nhiệt. Thiết kế vây này có hiệu quả cao và tiết kiệm chi phí.

Các đầu của vây phải được ghim để cấm vây nhôm làm sáng tỏ hoặc mất tiếp xúc giữa chân vây và ống đế. Tiếp xúc này rất quan trọng đối với hoạt động của bộ làm mát không khí, vì nhiệt được truyền từ thành ống, qua vây, đến không khí nóng xung quanh.

Ống vây chân L kích thước điển hình:

Ống cơ sở OD (mm)	Ống cơ sở Độ dày (mm)	Chiều cao vây (mm)	Độ dày vây (mm)	Sân vây (mm)
15,88 mm ~ 50,8 mm	1,0 mm ~ 3,0 mm	6,35 mm ~ 25,4 mm	0,3 mm ~ 0,5 mm	2,1 mm ~ 6,0 mm
Vật liệu ống cơ sở		Chất liệu vây		Chiều dài ống (Mtr)
Thép carbon, thép hợp kim, thép không gỉ, hợp kim đồng		Nhôm, Đồng		≤18 Mtrs

Ống vây chân chữ L Ưu điểm:

1. Thích hợp để sử dụng trong ứng dụng nhiệt độ thấp

2.Ống vây chân Llà cách hiệu quả nhất về chi phí so với những cách khác.

3. Các vây bị hỏng có thể dễ dàng loại bỏ trong quá trình sản xuất và ống trần có thể được sử dụng lại để vây.

4. Không cần phải tạo một rãnh xoắn ốc trên ống lõi.

5. Ống vây chân L có thể đặt vây trên một ống có thành siêu mỏng với đặc biệt mong muốn khi sử dụng hợp kim đắt tiền làm ống lõi.

6. Ống vây L-foot có thể chịu được nhiệt độ lên đến 130 ° C mà không có nguy cơ ăn mòn khí quyển hoặc ứng suất nhiệt.

Điểm yếu ống vây chân L:

1. Vây không quá mạnh để chống lại thiệt hại cơ học khi ngoại lực tác dụng lên vùng vây

2. Việc xử lý phải được thực hiện cẩn thận để tránh mọi thiệt hại.

3. Ống vây chân chữ L có thể bị hỏng khi sử dụng hơi nước hoặc nước áp suất cao để làm sạch

4. Vì vây được bọc xoắn ốc, khu vực không có vây không được che phủ có thể tiếp xúc với môi trường ăn mòn và ăn mòn điện ở gốc vây có thể được tích lũy

5. Ống trần phải rất thẳng với diện tích bên nhẵn để tạo ra các ống vây tốt

6. Vây phải được cố định ở cả hai đầu để tránh mở bọc

Ứng dụng ống vây chân L:

1. Nhà máy lọc dầu

2. Công nghiệp dầu khí, hóa chất, hóa dầu

3. Xử lý khí tự nhiên

4. Ngành sản xuất thép

5. Nhà máy điện

6. Điều hòa không khí

7. Máy làm mát máy nén

Để chuyển tiếp cho bạn một đề nghị promt, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
