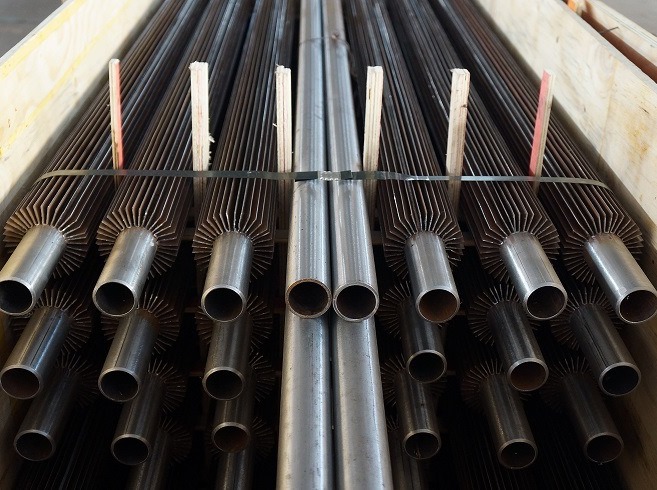

Các ống vây dọc là gì?

Ống vây dọc được sản xuất bằng cách hàn điện trở các vây trên ống đế theo hướng dọc theo chiều dài của ống.

Quy trình sản xuất ống vây dọc như thế nào?

Đầu tiên tạo thành dải vây thép thành một kênh hình chữ U, sau đó mỗi kênh U hình thành như một vây.

Sau đó, các kênh được cắt theo chiều dài thích hợp và sau đó được định hướng dọc theo chiều dài của ống và điện trở hàn trên ống.

Các kênh được hàn theo cặp, đối diện nhau, do đó số lượng vây được chỉ định phải luôn là bội số của bốn.

Các vây hình I / L hoặc U dọc được hàn vào các ống trơn lõi bằng cách hàn điện trở hoặc hàn bằng kim loại phụ (Hàn điểm).

Phạm vi cung cấp ống vây dọc:

1. U uốn cong ống với vây dọc và cuộn ống vây có sẵn để yêu cầu.

2. Các loại vây dọc: hình dạng một mảnh, hình dạng uốn cong chữ U tiêu chuẩn, cắt &; xoắn, loại đục lỗ, v.v.

3. Các kênh vây được hàn vào các ống theo cặp đối diện. Chiều cao vây, số lượng vây và độ dày vây có thể được chỉ định.

4. Vây có thể được áp dụng cho ống OD hoặc ống NB.

Ứng dụng ống vây dọc:

Cácống vây dọcđược sử dụng rộng rãi trong các lĩnh vực sau.

1. Hóa chất, hóa dầu, dầu mỏ và công nghiệp điện

2. Trao đổi nhiệt

3. Lò sưởi cháy

4. Máy làm mát gas và máy sưởi

5. Máy sưởi bể.

Thông số kỹ thuật vật liệu ống vây dọc:

Vật liệu của ống: Thép carbon (A106 / A179 / A192 / A210) Thép không gỉ (TP304 / TP304L, TP316 / TP316L), Thép hợp kim (T11 / T22) không giới hạn

Vật liệu vây: Thép carbon, thép không gỉ (TP304 / TP304L, TP316 / TP316L, TP409 / TP410) không giới hạn

Kích thước điển hình của ống vây dọc:

Ống cơ sở OD (mm)	Độ dày ống cơ sở (mm)	Chiều cao vây (mm)	Độ dày vây (mm)	Vây KHÔNG.（Pc）
19 mm ~ 76 mm	2,0 mm ~ 6,0 mm	6,0 mm ~ 32,0 mm	0,8 mm ~ 1,2mm	4,8,16,24,32,40,48
Vật liệu ống cơ sở		Chất liệu vây		Chiều dài ống (Mtr)
Thép carbon, thép hợp kim, thép không gỉ		Thép carbon, thép hợp kim, thép không gỉ		≤15Mtrs

Kích thước ống trần: OD 19,05mm-OD76mm Số vây: 2/ 4/ 8/ 16/ 18/ 32/ 36/ 40/ 48 kiện mỗi hàng

Lợi thế cạnh tranh ống vây dọc:

1. Tuổi thọ làm việc lâu hơn các ống vây xoắn hàn thông thường khác.

2. An toàn hơn nhiều và tiết kiệm năng lượng.

3. Tăng tốc độ truyền nhiệt cho chất lỏng nhớt.

4. Loại vây đục lỗ được sử dụng bất cứ khi nào thoát chất lỏng từ các kênh vây trở thành một vấn đề.

5. Ống vây dọc được sử dụng rộng rãi trong các bộ trao đổi nhiệt ngang.

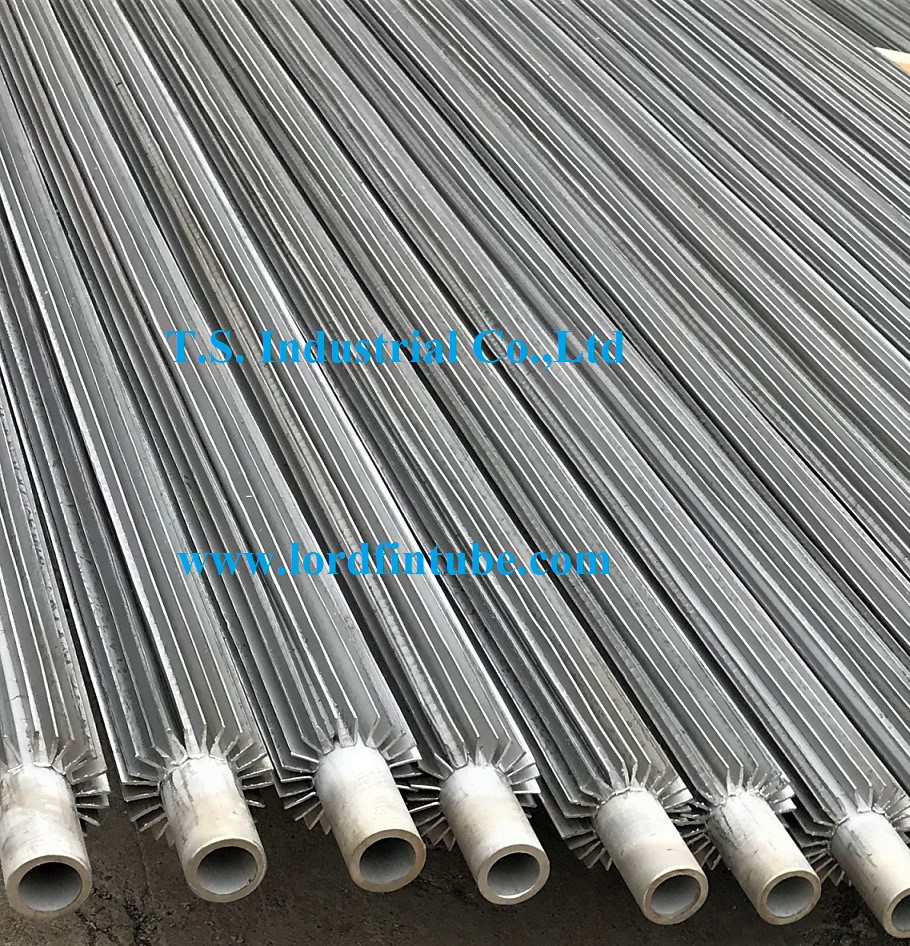

Ống vây dọc

Ống vây dọc được tạo ra bởi vây hàn điện trở tần số cao theo hướng dọc với chiều dài của ống. Vật liệu dải vây phải tương thích và phù hợp để hàn điện trở tần số tiêu chuẩn với vật liệu ống được chỉ định. Trước khi áp dụng các vây, bề mặt bên ngoài ống phải được chuẩn bị đúng cách để đảm bảo rằng mối hàn vây với ống là âm thanh. Dải vây đầu tiên được uốn cong thành kênh hình chữ U, để mỗi chân của u sẽ là một vây. Các kênh cắt theo chiều dài phù hợp và định hướng dọc theo chiều dài của ống và điện trở hàn tại chỗ. Các kênh hàn theo cặp, trái ngược nhau - do đó số lượng vây được chỉ định luôn là bội số.

Đối với một kích thước ống hoặc ống nhất định, diện tích bề mặt truyền nhiệt mong muốn trên một đơn vị chiều dài ống có thể thu được bằng cách chỉ định chiều cao vây thích hợp và / hoặc số lượng vây. Số lượng vây tối đa phụ thuộc vào OD ống - ống OD lớn hơn có thể chứa nhiều vây hơn.

Một số khách hàng chỉ định rằng các ống vây dọc có thể được "cắt và xoắn". Hoạt động này bao gồm cắt qua chu vi kênh vây theo các khoảng thời gian quy định dọc theo chiều dài ống. Các vây sau đó được uốn cong (hoặc "xoắn") ở một bên của mỗi vết cắt, tạo ra sự gián đoạn thúc đẩy dòng chất lỏng hỗn loạn, do đó tăng cường hiệu quả truyền nhiệt.

Việc lựa chọn ống vây dọc VS ống vây xoắn ốc dường như bị chi phối chủ yếu bởi các cân nhắc hình học. Ví dụ, một số cấu hình lò sưởi bao gồm các ống vây được chèn vào bên trong các ống khác, ống vây dọc là sự lựa chọn rõ ràng cho các ứng dụng như vậy. Trong các trường hợp khác, người dùng thích các ống vây dọc để lắp đặt trong đó ống sẽ được định hướng theo hướng thẳng đứng - hướng vây tạo điều kiện thoát chất lỏng ở phía vây của ống.

Giống như các ống vây xoắn ốc hàn, cấu hình thép hàn này có thể được sử dụng cho thực tế bất kỳ ứng dụng truyền nhiệt nào, và đặc biệt phù hợp với các ứng dụng nhiệt độ cao, áp suất cao. Các tính năng quan trọng của cấu hình này là liên kết hiệu quả, hiệu quả của vây với ống trong mọi điều kiện nhiệt độ và áp suất, và khả năng chịu được nhiệt độ vây cao.

Ưu điểm của ống vây dọc

Cung cấp 8 đến 12 lần diện tích truyền nhiệt của ống trần.

Hiệu quả hơn ống trần.

Cung cấp các bộ trao đổi nhỏ hơn do diện tích truyền nhiệt tăng lên.

Thường cung cấp một lựa chọn kinh tế hơn.

Vây có thể được "Cut &; Twist" để tăng nhiễu loạn chất lỏng bên vỏ và cải thiện sự truyền nhiệt.

Đối với báo giá nhanh cho ống vây dọc, xin vui lòng gửi yêu cầu bao gồm:

Số lượng kiện

Ống cơ sở: đường kính, độ dày, chiều dài và đặc điểm kỹ thuật vật liệu

Vây: chiều cao, độ dày, số lượng, chiều dài, đặc điểm kỹ thuật vật liệu và đầu không vây.

Thời gian giao hàng cần thiết.

Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
