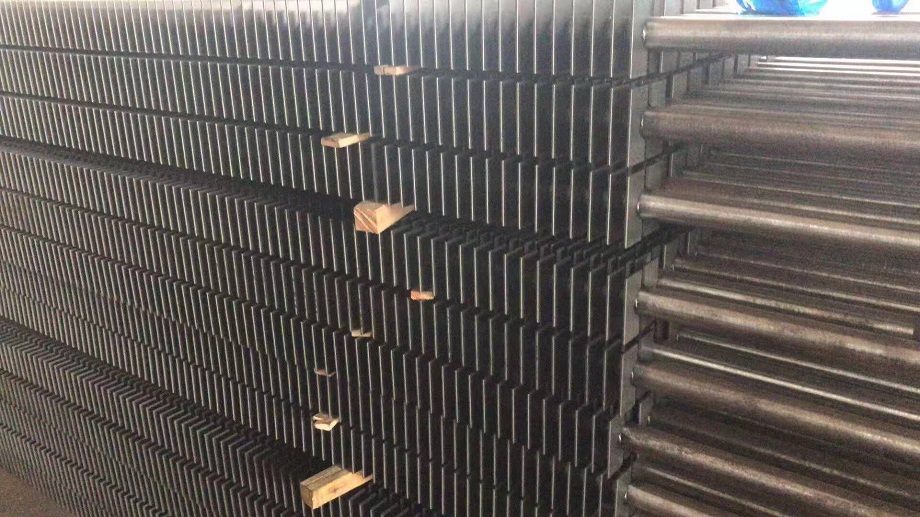

Ống vây loại H là gì?

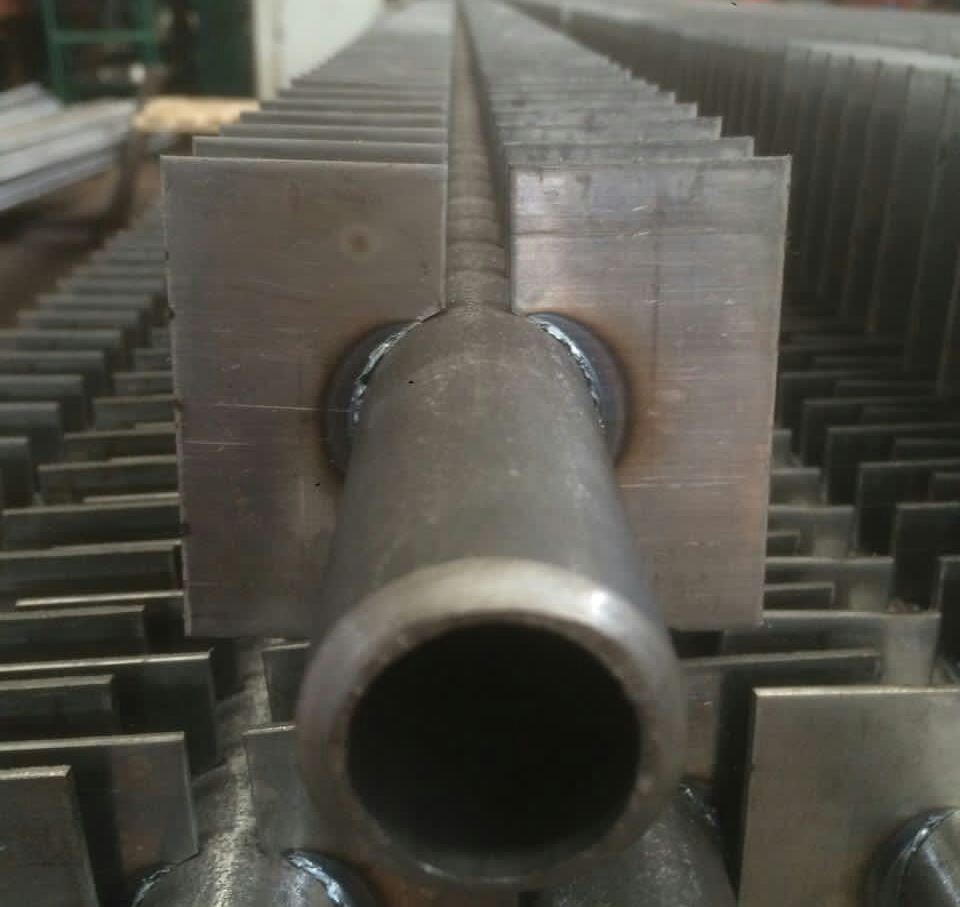

Ống vây loại H còn được gọi là ống vây vuông. Ống vây hình chữ H là hàn hai tấm thép có vòng cung tròn ở giữa đối xứng với ống ánh sáng để tạo thành vây. Mặt trước của vây có hình dạng giống như chữ "H", vì vậy nó được gọi là ống vây loại H. Ống vây loại H có tác dụng rất lớn trong việc thu hồi nhiệt thải của khí thải từ nồi hơi nhà máy điện, nồi hơi công nghiệp, lò công nghiệp, nhà máy điện tàu, v.v.

Làm thế nào để sản xuất ống vây loại H?

Các vây được hình thành bằng cách dập và cắt tấm thép được mã hóa thủ công vào phễu dỡ hàng tự động của tấm, và xi lanh cấp liệu thực hiện dỡ hàng tự động. Đồng thời, ống thép được vận chuyển đến vị trí hàn, và xi lanh đẩy ngang đẩy cơ cấu kẹp điện cực để thực hiện hàn tự động. Cơ cấu kẹp điện cực là bộ phận chính của máy hàn, và các điện cực ở cả hai bên đều được trang bị cơ cấu nhận vật liệu và định vị khí nén. Và nó được đẩy hướng tâm bởi xi lanh đẩy, và các vây tự động đi vào vị trí hàn, kẹp và hàn, và nhận ra sự hàn của các vây ở cả hai bên và ống thép. Sau khi hàn xong, kẹp được giải phóng, ống vây được tháo ra bằng tay và ống thép di chuyển về phía trước. Việc hàn tự động song song ống thép và vây có thể đáp ứng tốt các yêu cầu về chất lượng và hiệu quả của hàn ống vây.

Ống vây loại Hlà một phần tử trao đổi nhiệt được sử dụng để thu hồi nhiệt thải, bao gồm ống cơ sở và nhóm vây; ống cơ sở có chiều dài nhất định, và một số nhóm vây song song được bố trí dọc theo trục của ống cơ sở và hàn vào thành ngoài của ống cơ sở ; Có một thanh lướt gió ở phía gió của bề mặt vây, một cấu trúc lồi hình cầu được bố trí ở phía ống cơ sở ở trung tâm của bề mặt vây, và một máy phát xoáy cánh nhỏ được bố trí ở phía leeward của bề mặt vây; Hướng của dòng khí thải không thay đổi, và quả bóng được sắp xếp Các vây của thanh lồi và cánh lướt gió có thể thay đổi trạng thái chuyển động của luồng khí, làm trầm trọng thêm sự xáo trộn, giảm độ dày của lớp ứ đọng nhiệt và đạt được mục đích tăng cường truyền nhiệt ở một mức độ nhất định.

Vật liệu và kích thước ống vây loại H:

Ống cơ sở OD (mm)	Độ dày ống cơ sở (mm)	Chiều cao vây (mm)	Độ dày vây (mm)	Sân vây (mm)
25,4 mm ~ 50,8 mm	2,5 mm ~ 5,0 mm	50 mm ~ 100 mm	0,5 mm ~ 3,0 mm	5 mm ~ 25,4 mm
Vật liệu ống cơ sở		Chất liệu vây		Chiều dài ống (Mtr)
Thép carbon, thép hợp kim, thép không gỉ, thép ND		Thép carbon, thép hợp kim, thép không gỉ, thép ND		≤15Mtrs

Ưu điểm của sản phẩm ống vây loại H:

1. Quy trình hàn ống vây mới được thông qua, và tiếp xúc của bộ phận hàn vây thông qua nhiều hình dạng ngoằn ngoèo, để hàn vây chắc chắn, hình dạng hàn đồng đều, bề mặt nhẵn, không có xỉ, hàn lỗ rỗng và tỷ lệ thâm nhập đạt 97%.

2. Vị trí hàn áp dụng nhiều phương pháp ngoằn ngoèo, tương đương với việc giảm độ cứng cục bộ của ống vây, do đó làm giảm lượng biến dạng dẻo nén được tạo ra trong quá trình hàn, giảm ứng suất kéo dư dọc gần mối hàn, và cũng rất nhiều Ứng suất nén còn lại của tấm ra khỏi mối hàn được giảm, Vì vậy, biến dạng sóng của tấm giảm đáng kể.

3. Tỷ lệ thâm nhập là 97%, bề mặt của đường hàn đồng đều và mịn mà không có va đập hàn, và sự giãn nở của bề mặt gia nhiệt có thể làm tăng hệ số truyền nhiệt.

4. Bộ phận bề mặt gia nhiệt mở rộng có chức năng tự làm sạch, có thể làm chậm sự lắng đọng, tắc nghẽn và mài mòn bồ hóng trên bề mặt gia nhiệt, đặc biệt là làm chậm sự mài mòn có thể đảm bảo tuổi thọ hợp lý của bề mặt gia nhiệt.

Ứng dụng của ống vây loại H:

Các ống vây hình chữ H được thiết kế để thu hồi nhiệt thải từ nồi hơi nhà máy điện, nồi hơi công nghiệp, lò công nghiệp, nhà máy điện tàu, v.v., và cải thiện hiệu quả việc sử dụng nhiên liệu. Các yếu tố trao đổi nhiệt tăng cường được bố trí ở đuôi ống khói hệ thống.

Để chuyển tiếp cho bạn một đề nghị promt, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
