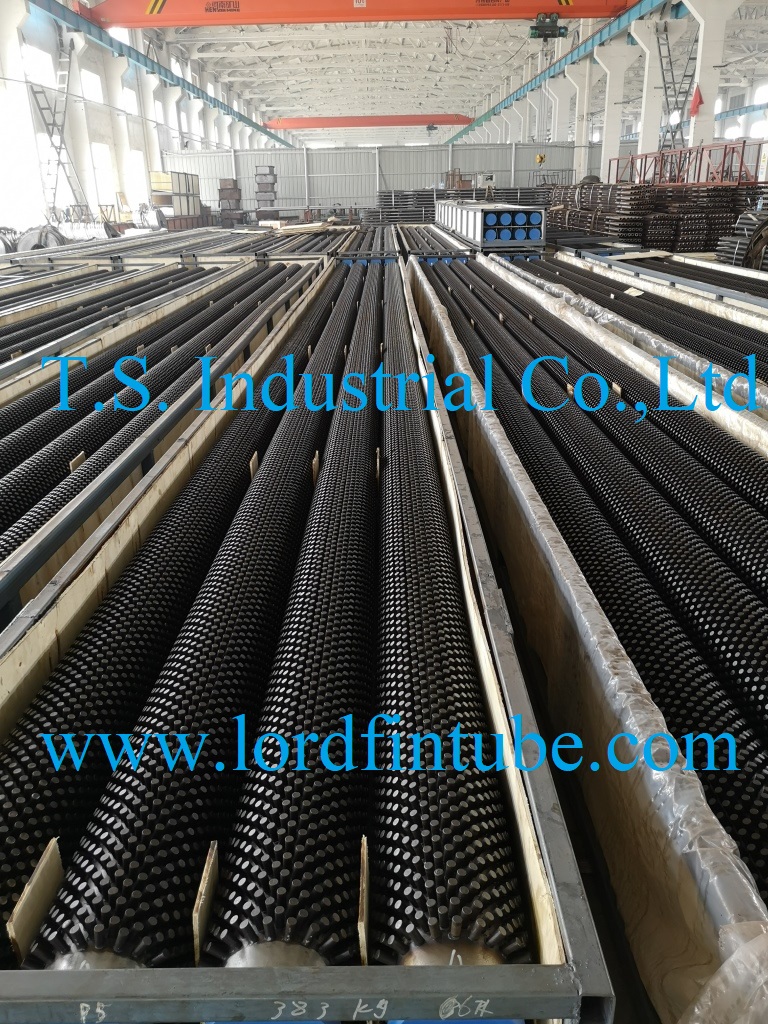

Ống nạm là gì?

Studded ống còn được gọi là ống nạm, ống móng tay hoặc ống stud. Ống đinh tán được sử dụng thay thế cho các ống vây trong các bộ trao đổi nhiệt, chủ yếu trong ngành hóa dầu, nơi bề mặt tiếp xúc với sự ăn mòn và xâm lược đặc biệt bởi khí và hơi. Ống vây đinh tán là bề mặt loại hàn điện trở tần số tiêu chuẩn. Ống đinh tán thường hàn đinh tán chiến mã carbon tròn trên ống carbon, hợp kim hoặc thép không gỉ có đường kính từ 1,5 "đến 12,75".

Làm thế nào để sản xuất ống nạm?

Ống đinh tánđược chế tạo bằng thiết bị hàn stud điện trở, được hình thành đặc biệt Studs thành hàng xung quanh ống. Các đinh tán có thể được cung cấp trong một loạt các kích cỡ và hình dạng. Mô hình trong đó các đinh tán được sắp xếp trên ống cũng có thể được thay đổi bằng cách thay đổi Số lượng đinh tán trên mỗi hàng xung quanh ống, khoảng cách giữa các hàng và liệu các đinh tán trong các Hàng liền kề có được bù đắp hay không. Cũng có thể áp dụng đinh tán cho chỉ một bên của ống, hoặc áp dụng một số đinh tán Chiều cao khác nhau trong cùng một hàng. Các đinh tán được nạp bằng tay vào các điện cực và sau đó được hàn tự động. Quá trình hàn cho phép kết hợp bất kỳ loại đinh tán và ống nào, bao gồm carbon, hợp kim, thép không gỉ và hợp kim niken cao. Sau khi đinh tán, ống thép hợp kim được giảm căng thẳng theo các thông số kỹ thuật liên quan cho loại thép

Ưu điểm của ống nạm:

Do tiết diện tương đối dày hơn so với vây, ống Studded là một trong những bề mặt mở rộng mạnh nhất về mặt cơ học có sẵn. Mặc dù sức mạnh có thể không phải là một sự cân nhắc cho hiệu suất truyền nhiệt, nó có thể quan trọng khi ứng dụng yêu cầu bề mặt mở rộng để mang trọng lượng của ống tại các giá đỡ, hoặc nơi lạm dụng cơ học nghiêm trọng được dự kiến trong dịch vụ hoặc trong quá trình làm sạch.

Sử dụng ống đinh tán:

Các ứng dụng chủ yếu cho ống nạm là quá trình thu hồi nhiệt của ngành công nghiệp hóa dầu, trong các lĩnh vực lò nướng đối lưu, máy phát chân không để chế biến hóa chất, được sử dụng đặc biệt trong các ứng dụng dầu khí. Ống đinh tán có sức đề kháng cao trong môi trường khắc nghiệt, chẳng hạn như các phần của khí quyển axit sulfuric, làm cho nó rất hữu ích cho các ngành công nghiệp được đề cập.

Kích thước và vật liệu ống nạm:

O.D. ống:	25 ~ 355,6 (mm)	1 "~ 14" (NPS)
Ống tường Thk.:	3,5 ~ 28,6 (mm)	0,14 "~ 1,1"
Chiều dài ống:	≤25.000 (mm)	≤82 ft
Stud Dia.:	6 ~ 25,4 (mm)	0,23 "~ 1"
Chiều cao đinh tán:	10 ~ 50,8 (mm)	0,4 "~ 2"
Sân Stud:	8 ~ 30 (mm)	0,3 "~ 1,2"
Hình dạng đinh tán:	Hình trụ, Elliptical, Tròn, Loại ống kính
Góc bề mặt đinh tán đến ống:	Hàng dọc, góc cạnh, so le
Vật liệu Stud:	C.S.(loại phổ biến nhất là Q235B) S.S.(lớp phổ biến nhất là AISI 304, 316, 409, 410, 321,347) A.S.
Vật liệu ống:	C.S.(loại phổ biến nhất là A106 Gr.B) S.S.(loại phổ biến nhất là TP304, 316, 321, 347) A.S.(lớp phổ biến nhất là T / P5,9,11,22,91)
* Bảng này được sử dụng như một hướng dẫn chung về khả năng của chúng tôi, vui lòng gọi cho chúng tôi cho bất kỳ trường hợp tùy chỉnh nào khác.

Vật liệu đinh tán: Thép carbon ASTM A510 lớp 1005 đến 1010. Thép hợp kim thường được sử dụng trong đinh tán thép.

Lớp ASTM A193: B6, B6X, B8, B8a, B8M, B8C, v.v. AISI 304, 316, 410, 347, 321

Các đinh tán được sắp xếp theo hàng so le (vòng).

Tất cả các ống và đinh tán kết hợp vật liệu có thể được sản xuất: Carbon, không gỉ và thép hợp kim.

Chúng tôi có thể sản xuất một số lượng lớn các kết hợp ống thép / đinh tán, bao gồm thép carbon, thép không gỉ và các hợp kim thép khác.

Các tổ hợp ống đinh tán bao gồm các loại thép Carbon khác nhau phải được xử lý nhiệt. Chúng tôi thực hiện điều này tại chỗ, với lò PWHT của chúng tôi

Studded ống, Studded ống, móng tay ống

Tại sao nên sử dụngống nạm?

1. Hiệu suất trao đổi nhiệt tương đương 2-3 lần so với ống trần.

2. Làm sạch dễ dàng hơn đặc biệt là đối với các trường hợp vận hành với khí thải rất bẩn được tạo ra bằng cách đốt dầu nặng, dầu diesel hoặc dầu dư.

3. Để tăng hệ số truyền nhiệt màng của khí thải vào ống lò.

Tăng hiệu quả trong quá trình thu hồi nhiệt và bầu không khí thù địch ngọn lửa trực tiếp.

4. Giảm lượng ống trần được sử dụng trong các quy trình này. (Bề mặt truyền nhiệt của một ống nạm tương đương với bề mặt của 4 đến 10 ống trần). Studd Pipe lý tưởng cho các ứng dụng quy trình sử dụng nhiên liệu bẩn và môi trường khắc nghiệt về nhiệt độ và / hoặc ăn mòn.

Để chuyển tiếp cho bạn một đề nghị promt cho ống vây, chúng tôi rất vui khi nhận được yêu cầu chi tiết của bạn bao gồm:

• Vật liệu ống cơ sở

• Kích thước ống cơ sở (OD x WT x Chiều dài)

• Chất liệu vây

• Loại vây

• Đường kính hoặc chiều cao vây

• Độ dày vây

• Vây trên mỗi inch, mét hoặc vây;

• Lenght của kết thúc đơn giản, không vây

• Số lượng ống vây

(Chế tạo bổ sung, chẳng hạn như uốn cong hoặc hàn các ống vào tấm ống hoặc lắp ráp)
