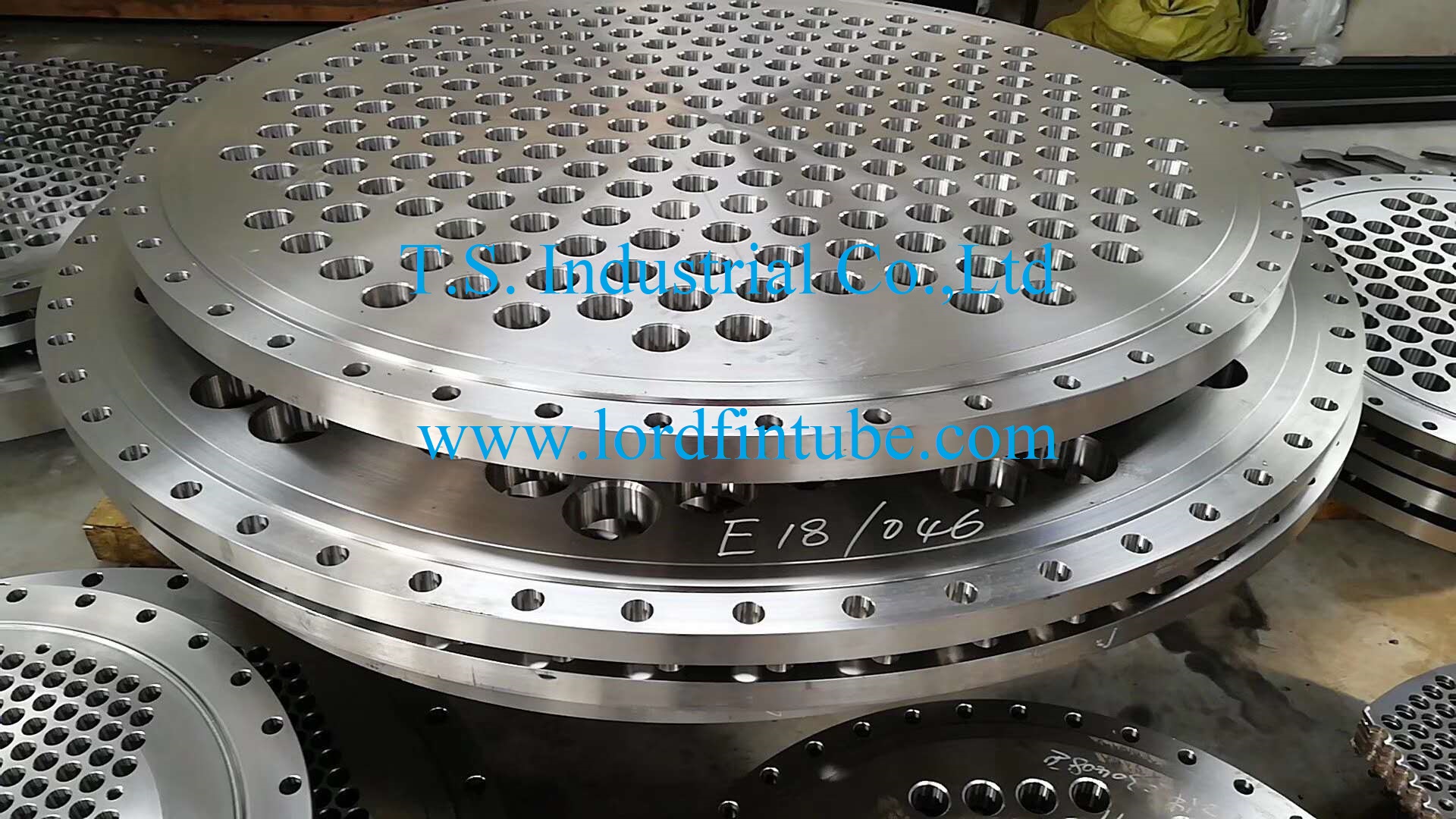

Một tấm ống cho một bộ trao đổi nhiệt là gì?

Các tấm ống có lỗ khoan để chấp nhận một loạt các ống bên trong bình áp lực hình ống kèm theo. Những bình áp lực này, thường được gọi là bộ trao đổi nhiệt vỏ và ống, là những bộ trao đổi nhiệt phổ biến nhất được sử dụng trong các nhà máy lọc dầu và nhà máy hóa chất lớn. Bản thân tấm ống đóng vai trò là yếu tố hỗ trợ trong bộ trao đổi nhiệt và nồi hơi. Tấm ống được gọi như vậy bởi vì các ống - được sắp xếp cẩn thận theo một mẫu cụ thể - thâm nhập vào tấm ống ở nhiều nơi để cho phép chất lỏng trong các ống này chảy vào và ra khỏi bộ trao đổi nhiệt. Chất lỏng chảy qua các ống trong vỏ trao đổi nhiệt với chất lỏng chảy vào vỏ nhưng chảy qua bên ngoài ống trao đổi nhiệt với chất lỏng ống.

Ứng dụng tấm ống

Tấm ống chủ yếu được sử dụng trong các bình hóa chất, hỗ trợ các ống cố định và có độ dẫn nhiệt lớn. Nó có thể được sử dụng rộng rãi trong bộ trao đổi nhiệt hình ống, nồi hơi, bình chịu áp lực, tuabin hơi, điều hòa không khí trung tâm lớn và các ngành công nghiệp khác. Trong quá trình kiểm tra tấm ống, các chỉ số kiểm tra chính là vị trí lỗ, dung sai đường kính lỗ và hoàn thiện lỗ.

Làm thế nào để đánh giá chất lượng tấm ống?

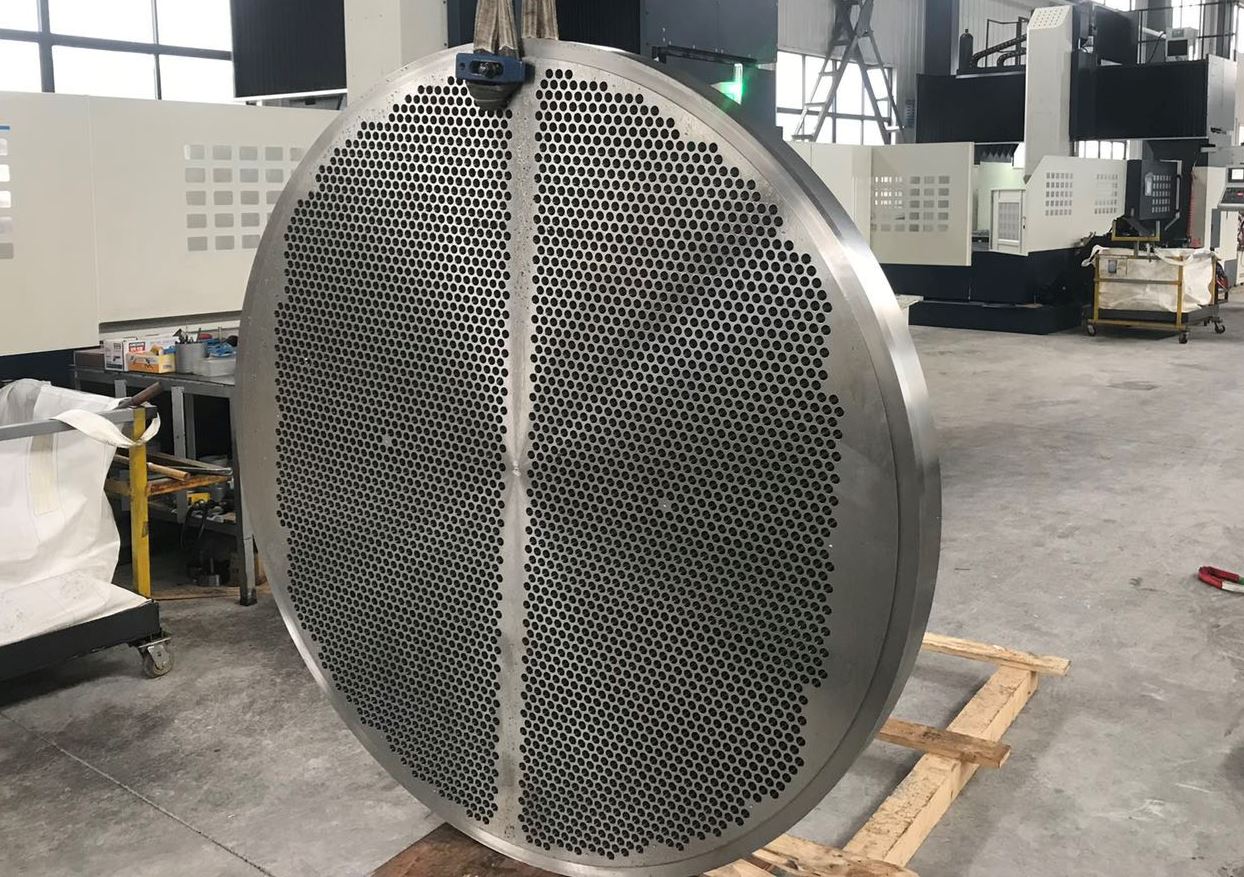

Độ chính xác củaTấm ốngXử lý, đặc biệt là khoảng cách lỗ ống và dung sai đường kính ống, vuông góc và hoàn thiện, ảnh hưởng lớn đến hiệu suất lắp ráp và dịch vụ của các thiết bị hóa chất được liệt kê ở trên. Với quy mô lớn của thiết bị hóa chất và nhà máy điện, đường kính của tấm ống ngày càng lớn hơn. Tấm ống có đường kính 4m-5m là rất phổ biến. Đặc điểm của tấm ống lớn là số lượng lỗ lớn, dày đặc, đường kính nhỏ, sâu, độ chính xác cao và yêu cầu hoàn thiện.

Kích thước tấm ống:

Tấm ống / Mặt bích chu vi: Tối đa OD 5.000mm x 500mm thk Tối đa 25 tấn

Vòi rèn: Tối đa trọng lượng 25 tấn

Tấm ống Nguyên liệu có sẵn:

Thép cacbon (A105, A266 CL2 / CL4)

Vật liệu tấm của tấm vách ngăn: A36, SS440, A516 Gr60 / 70

Thép carbon nhiệt độ thấp (A350 LF2 CL1 / CL2, LF3)

Thép carbon năng suất cao (A694 F52 / F60 / F65 / F70)

Thép không gỉ (A182 F304 / L, F304H, F310, F316 / L, F317 / L, F321 / H, F347 / H, F44)

Thép hợp kim thấp (A182 F1, F5, F9, F11 CL1 / CL2 / CL3, F12 CL1 / CL2, F22 CL1 / CL3, F23, F91, F92)

Thép không gỉ Duplex (A182, F51, F53, F60)

Thép hợp kim (Hợp kim 20, Hợp kim625/825/800)

Video chế tạo tấm ống

Video trình diễn quá trình chế tạo và quy trình chế tạo tấm ống
